Các Sản Phẩm Cảm Biến Lực Phổ Biến Hiện Nay

Các loại cảm biến chính là gì? Đặc điểm và ứng dụng của các loại cảm biến đo lực phổ biến nhất?

Cảm biến đo lực, tùy thuộc vào mục đích sử dụng và ứng dụng, có nhiều tính năng khác nhau. Bao gồm hình dạng, phương pháp tải, công nghệ đo biến dạng, vật liệu chế tạo, khả năng chịu tải, định mức bảo vệ chống xâm nhập và nhiều tính năng khác.

Chúng ta hãy cùng xem qua các loại cảm biến lực chính trên thị trường hiện nay, đặc biệt tập trung vào các mẫu do LAUMAS cung cấp.

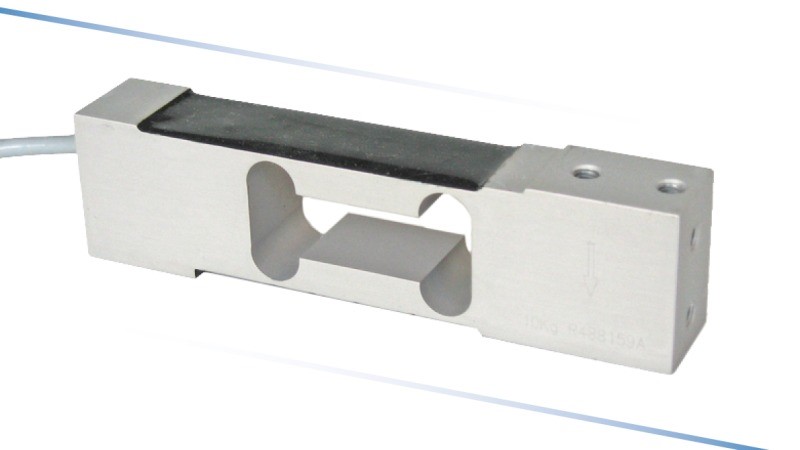

1. Cảm biến lực một điểm

Còn được gọi là cảm biến nền tảng. Đây là cảm biến điểm đơn là lý tưởng khi không thể đảm bảo cân đúng tâm tải.

• Chúng có một đường cắt ở giữa load cell, thường có hình dạng hai mắt.
• Đường cắt được tạo ra bằng máy công cụ và trong quá trình đưa vào sử dụng, nó được tinh chỉnh để cung cấp cho cảm biến các đặc điểm của một tứ giác khớp nối đối xứng.
• Tính năng này cho phép các cảm biến lực một điểm bỏ qua lực xoắn do tải trọng phân tán và đảm bảo đọc chính xác trọng lượng trong khu vực làm việc của nó.

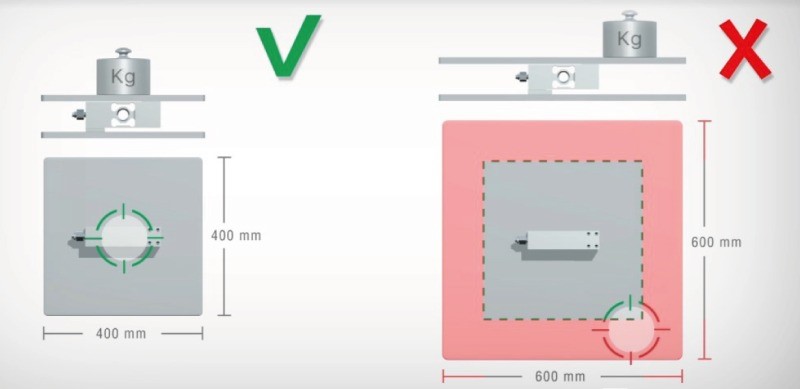

Do đó, khi đặt ở giữa bề mặt có kích thước đã biết, các cảm biến đơn điểm có khả năng cân chính xác lực tác dụng tại bất kỳ điểm nào, trong một diện tích tối đa nhất định được chỉ định trên bảng dữ liệu.

Diện tích tải thay đổi tùy thuộc vào kiểu máy và công suất của cảm biến tải; trong phạm vi LAUMAS, phạm vi này dao động từ tối thiểu 150 x 150 mm đến 1200 x 1200 mm.

Cảm biến tải một điểm rất chính xác , cũng đạt đến các lớp độ chính xác rất cao như C9 theo OIML R 60.

Ứng dụng cảm biến lực

Đây là các cảm biến lực rất linh hoạt được sử dụng trong nhiều ứng dụng: bệ, cân bàn, băng tải con lăn nhỏ, bồn và phễu nhỏ, máy chiết rót và máy đóng gói, máy đóng bao, băng tải và con lăn trong hệ thống cân.

Chúng cũng được sử dụng trong cân động.

Các cảm biến một điểm này thường hoạt động riêng lẻ.

Trên thực tế, vì lý do xây dựng, chúng có các đầu ra định mức rất khác nhau, trong quá trình làm việc nhóm, có thể tạo ra sự can thiệp làm giảm độ chính xác.

Tuy nhiên, không nên loại trừ khả năng trong một số ứng dụng nhất định, chúng phải được kết nối song song.

Trong trường hợp này, ở giai đoạn mua hàng, điều quan trọng là phải thông báo cho nhà cung cấp về nhu cầu này vì sẽ cần phải thử và ghép các cảm biến lực với đầu ra định mức tương tự và cân bằng các tín hiệu đầu ra của chúng.

________________________________________

________________________________________

Dòng sản phẩm LAUMAS

Cảm biến lực điểm đơn LAUMAS chủ yếu được làm bằng hợp kim nhôm, một vật liệu có lợi thế ngoài việc lý tưởng cho nhiều ứng dụng phổ biến nhất của chúng, trong đó thép không gỉ không phải là yêu cầu bắt buộc.

• Tuy nhiên, chúng cũng có bằng thép không gỉ, cả AISI 420 và 17-4 PH.
• Chúng có khả năng chịu tải trung bình, từ 250 g đến 2000 kg và đạt cấp độ chính xác C5 theo OIML R 60.

Xếp hạng bảo vệ mà chúng có thể cung cấp (tức là mức độ chống bụi và nước xâm nhập) cao đối với cả việc vệ sinh bằng tia áp suất mạnh hơn hoặc yếu hơn (IP65, IP66 và IP69K) và ngâm trong nước với thời gian và độ sâu khác nhau (IP67 và IP68)

2. Cảm biến lực nén

Cảm biến lực nén chứa một màng chắn tròn có thể biến dạng, có độ dày thay đổi tùy thuộc vào khả năng của cảm biến. Biên độ của màng chắn đảm bảo rằng các cảm biến của cùng một model đều có cùng công suất định mức và đều giống nhau.

Vì lý do này, chúng hoàn toàn có thể hoán đổi và thay thế được ngay cả sau một thời gian và phù hợp để làm việc theo nhóm, được kết nối song song trong cùng một hệ thống cân.

Đầu ra định mức, được biểu thị bằng mV/V, là giá trị mà cảm biến lực trả về khi tải trọng tối đa được áp dụng, chia cho điện áp nguồn.

Trên thực tế, tất cả các loại cảm biến này thường được sử dụng trong nhóm luôn có đầu ra định mức rất giống nhau.

Trên thực tế, ở giai đoạn sản xuất, đầu ra định mức của cảm biến lực được hiệu chuẩn bằng cách thêm các điện trở cần thiết để hiệu chỉnh cảm biến cho đến khi đạt được giá trị đầu ra chính xác.

Thiết kế của các cảm biến tải nén, đặc biệt là xi lanh tải trên cùng với bề mặt lồi, cho phép chúng có một điểm tải duy nhất.

Do đó, bất kỳ góc nghiêng nhỏ nào của tải sẽ không ảnh hưởng đến độ chính xác của phép đo, vì nó luôn được đưa trở lại giữa.

Ứng dụng

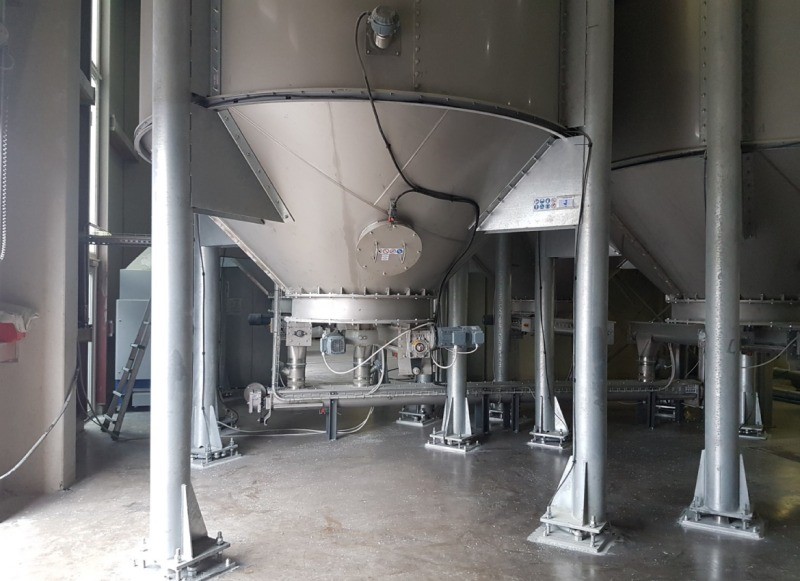

Cảm biến lực nén thường được sử dụng trong cân silo, bồn chứa, phễu, máy trộn và lò phản ứng, ngay cả những loại có kích thước và công suất lớn.

Dòng sản phẩm LAUMAS

Cảm biến lực nén LAUMAS  được làm bằng thép không gỉ 17-4 PH hoặc AISI 420. Do đó, chúng là cảm biến rất chắc chắn.

Chúng có khả năng chịu tải từ 200 kg đến 1 000 000 kg và có sẵn với mức bảo vệ cao, tùy theo nhu cầu (IP67 và IP68 hoặc IP69K).

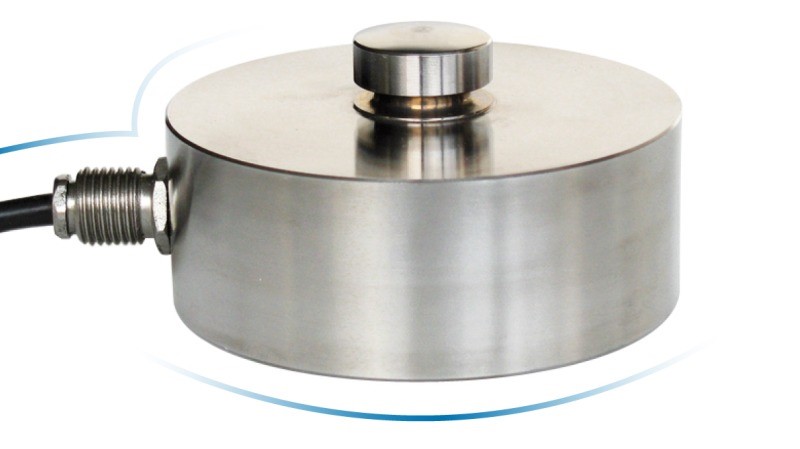

Một tính năng của cảm biến lực nén cấu hình thấp LAUMAS là dễ lắp đặt.

Trên thực tế, chúng đi kèm với bộ dụng cụ lắp được thiết kế riêng để giúp việc lắp đặt dễ dàng và an toàn hơn.

▷ Lắp ráp dễ dàng hơn:

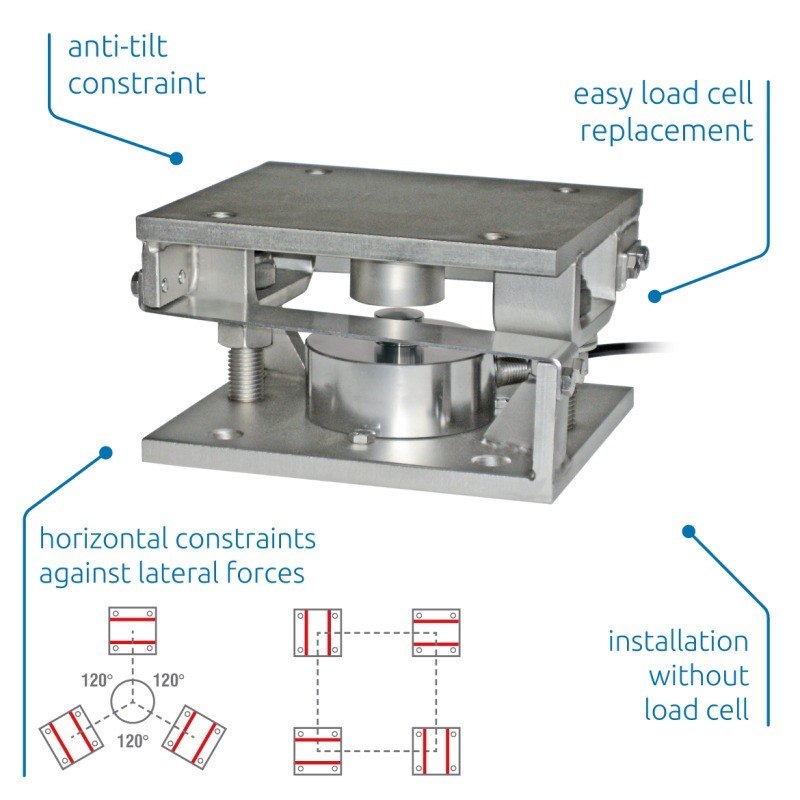

Bộ lắp ráp V series và Z series được cố định vào cấu trúc để cân mà không cần cảm biến bên trong. Bộ lắp ráp này có thể dễ dàng lắp vào sau này, khi các hoạt động hàn và lắp ráp kết thúc. Theo cách này, không bao giờ có nguy cơ làm hỏng cảm biến lực.

Việc lắp đặt dễ dàng như vậy cũng được đảm bảo nếu cần thay thế cảm biến lực bị hỏng: chỉ cần tháo cảm biến ra khỏi bộ mà không cần tháo rời và lắp cảm biến mới tương đương.

▷ Lắp đặt an toàn hơn:

Tất cả các bộ lắp cho cảm biến lực nén cũng có thể hoạt động như các ràng buộc chống nghiêng và chống lại các lực ngang, đảm bảo tính ổn định cho cấu trúc và bảo vệ cảm biến lực khỏi các biến dạng có khả năng gây hư hỏng.

3. Cảm biến lực cho chân

Đây là một loại cảm biến lực nén đặc biệt, đặc trưng trước hết là dễ lắp đặt.

Trên thực tế, nhờ các ren hệ mét tương ứng với các ren của chân chính dùng trong công nghiệp, nó có thể dễ dàng được lắp đặt giữa các chân của cấu trúc cần cân mà không cần thực hiện bất kỳ sửa đổi đáng kể nào đối với hệ thống.

Dòng sản phẩm LAUMAS

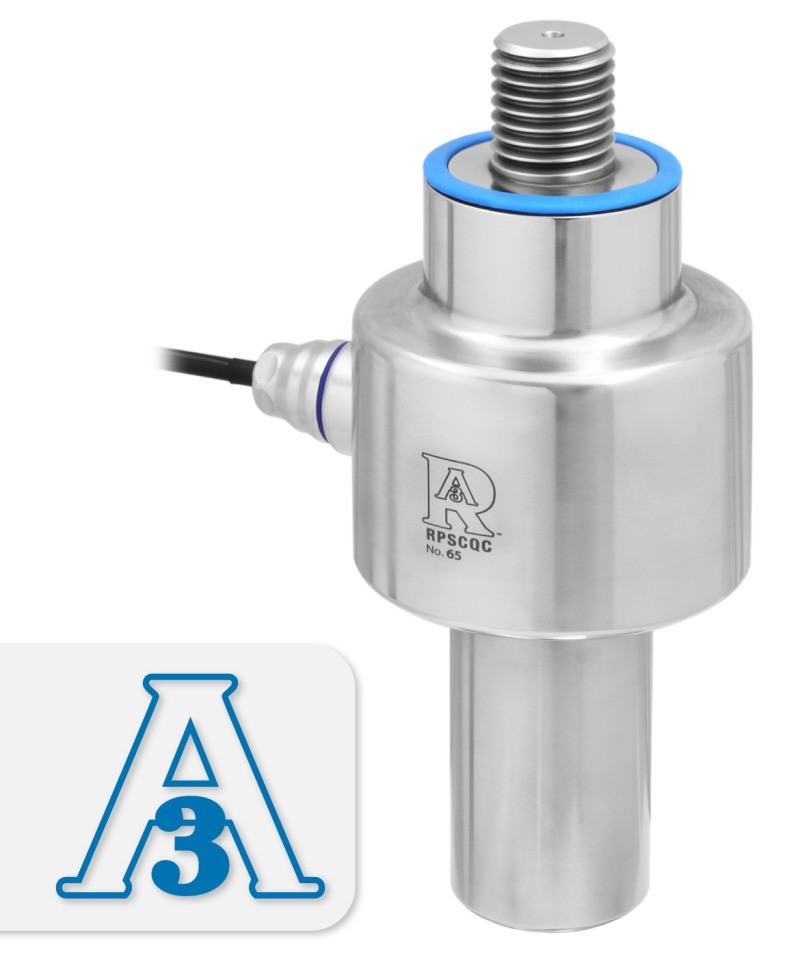

Cảm biến lực FLC 3A cho chân là một phần của dòng sản phẩm vệ sinh mới của LAUMAS và hoàn toàn có thể vệ sinh và tuân thủ Tiêu chuẩn vệ sinh 3-A.

FLC 3A được làm bằng thép không gỉ 17-4 PH và có thiết kế sáng tạo đảm bảo vệ sinh cho cảm biến lực.

Nó có xếp hạng bảo vệ IP69K giúp chống bụi và chống thấm nước hoàn toàn, lý tưởng cho các ứng dụng sử dụng tia nước áp suất cao và nhiệt độ cao.

Nó có một đầu cáp vệ sinh, cáp tiếp xúc với thực phẩm và giây silicon cấp thực phẩm.

Tiêu chuẩn vệ sinh 3-A là tiêu chuẩn của Mỹ quy định về thiết kế, sản xuất và sử dụng thiết bị vệ sinh, nhằm mục đích bảo vệ sản phẩm cuối cùng khỏi những rủi ro liên quan đến ô nhiễm và sự phát triển của vi khuẩn.

Chứng nhận này là tự nguyện và chứng nhận rằng bộ phận, trong trường hợp này là cảm biến lực, được chế tạo theo cách có thể vệ sinh và khử trùng mà không tạo điều kiện cho vi khuẩn phát triển.

Điểm mạnh của cảm biến lực chân của chúng tôi chính là dễ lắp ráp. Việc lắp đặt nhanh chóng và đơn giản, có thể lắp dưới silo hoặc bồn chứa mà không cần bất kỳ sửa đổi cơ học nào và không cần bất kỳ phụ kiện lắp đặt nào.

Sản phẩm tương thích với hầu hết các loại bàn chân trên thị trường và có thể được cung cấp kèm theo chân đế hợp vệ sinh theo yêu cầu.

Ứng dụng

FLC 3A có công suất từ 1000 đến 20 000 kg và thường được lắp đặt theo nhóm gồm ít nhất 3 cảm biến lực được kết nối song song.

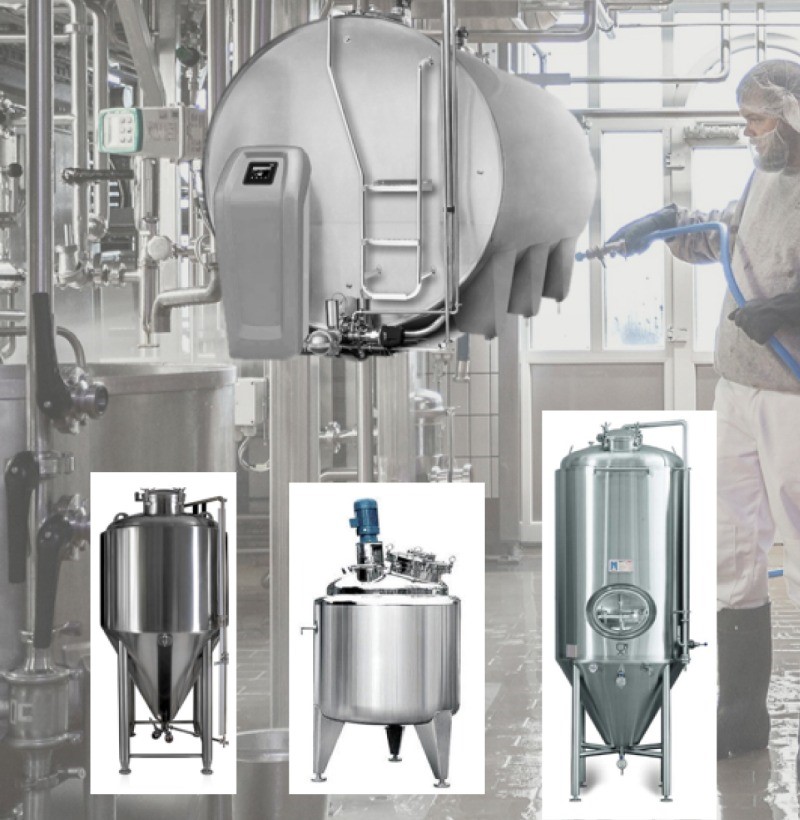

Các cảm biến lực được chứng nhận Tiêu chuẩn vệ sinh 3-A dành cho chân thường được ứng dụng trong các bể làm mát sữa, bể chứa, lò phản ứng và bồn chứa, trong tất cả các lĩnh vực mà vệ sinh là yêu cầu cần thiết hoặc quan trọng: Thực phẩm, sữa, hóa dược hoặc da.

4. Cảm biến lực dạng cột

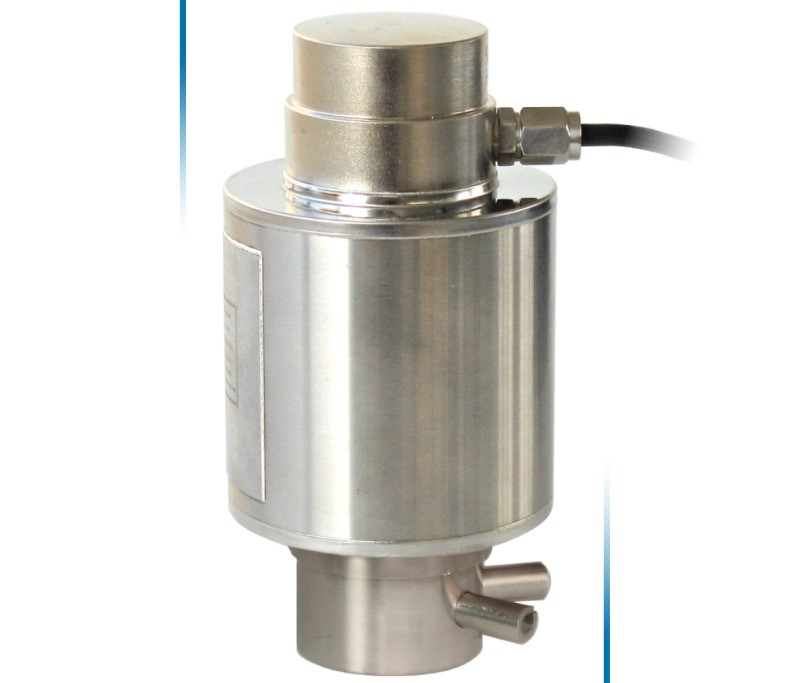

Cảm biến dạng cột là cảm biến lực nén có phần biến dạng có dạng cột hình trụ co lại khi chịu tải: điều này cho phép cảm biến lực chịu được tải trọng cao trong khi vẫn giữ được đường kính hạn chế.

Ứng dụng

Chúng thường được lắp đặt trên cân ô tô hoặc trên các silo chứa hàng có công suất lớn, theo nhóm gồm ít nhất 4 cảm biến lực được kết nối song song.

Dãy Laumas

Cảm biến lực cột LAUMAS được làm bằng thép không gỉ 17 4-PH và thép mạ niken AISI 4340. Chúng có khả năng chịu tải cao, từ 10.000 kg đến 50.000 kg, nhưng có thể có khả năng chịu tải cao hơn nữa theo thiết kế riêng.

Chúng có xếp hạng bảo vệ IP68.

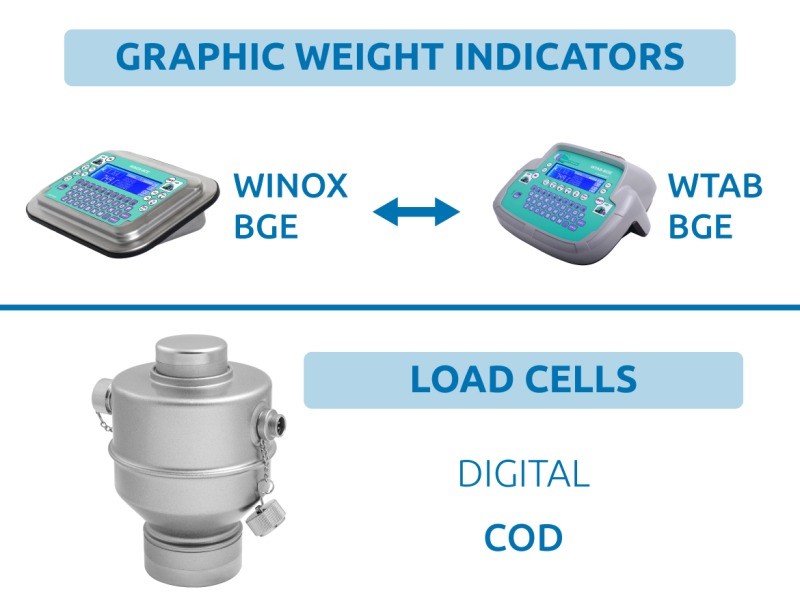

Họ cũng có phiên bản kỹ thuật số với mẫu COD : cảm biến lực làm bằng thép mạ niken AISI 4340, có cấp bảo vệ IP69K, tương thích với các thiết bị cho cầu cân WINOX BGE và WTAB BGE.

Để lắp đặt trên cầu cân, chúng được cung cấp kèm các phụ kiện lắp đặt chuyên dụng, trong khi  bộ lắp đặt VCOKDTL chắc chắn giúp lắp đặt trên các silo có công suất lớn một cách an toàn.

5. Cảm biến lực uốn cong

Cảm biến dạng thanh uốn cong là cảm biến lực đơn giản nhất và chúng hoạt động nhờ vào nguyên lý “biến dạng kệ”: một phần của cảm biến lực có tiết diện thu nhỏ (bằng các lỗ tròn hoặc vuông) biến dạng và uốn cong khi có tải trọng tác dụng.

Phần yếu luôn được bảo vệ bằng các nắp hàn đôi khi có hình dạng ống thổi; trong trường hợp này, cảm biến lực cũng được gọi là “cảm biến lực dạng ống thổi”.

Ứng dụng

Cảm biến lực dạng dầm uốn thường được sử dụng để chế tạo các hệ thống cân có công suất nhỏ như hệ thống định lượng và chiết rót, máy đóng bao, máy chiết rót, máy đóng gói, phễu nhỏ.

Cảm biến lực dạng thanh uốn cong thường hoạt động theo nhóm 2, 3 hoặc 4 cảm biến được kết nối song song. Chúng cũng có thể được sử dụng trong các ứng dụng cảm biến lực đơn lẻ, ví dụ như lắp trên thanh giằng của cân cơ học để chuyển đổi thành cân điện tử.

Tuy nhiên, việc sử dụng một lần ít phổ biến hơn và yêu cầu lực phải luôn được tác dụng vuông góc hoàn hảo với điểm tải.

Dòng sản phẩm LAUMAS

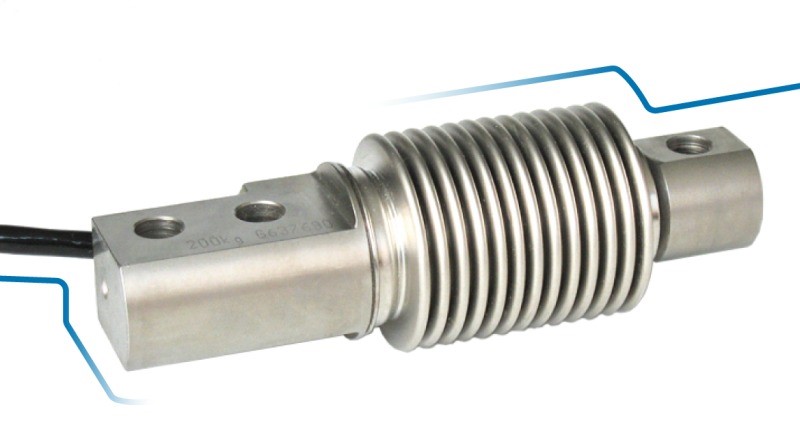

Cảm biến lực dầm uốn LAUMAS được làm bằng 17 4-PH, thép không gỉ AISI 420 và thép mạ niken AISI 4340.

• Chúng có phạm vi tải trọng từ 5 đến khoảng 500 kg và xếp hạng bảo vệ IP67 và IP68.
• Tính linh hoạt của loại cảm biến lực này được đảm bảo nhờ khả năng tương thích với tới  11 bộ lắp được trang bị chức năng chống rung và chống nghiêng.

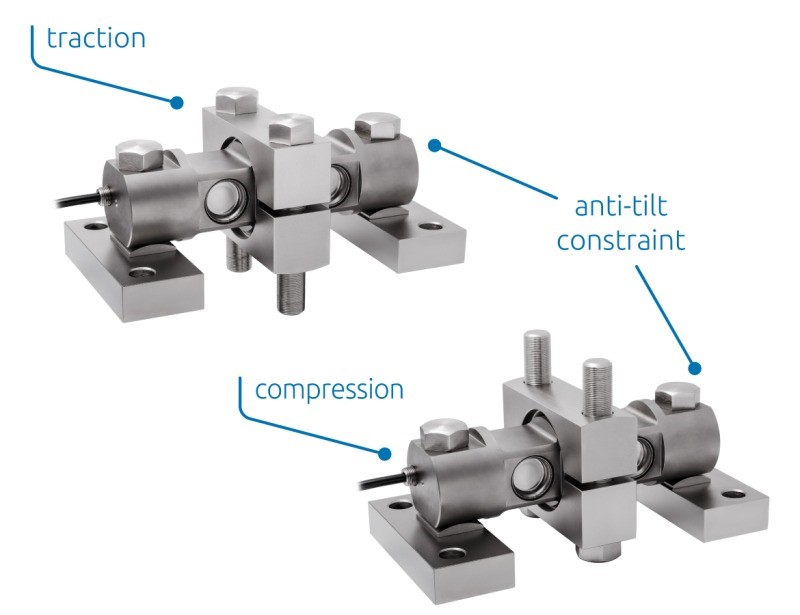

• Khi được lắp đặt với bộ lắp bổ sung phù hợp, một số mẫu cảm biến lực dạng dầm uốn có thể hoạt động dưới lực căng để cân tải trọng treo.

6. Cảm biến lực dạng dầm cắt

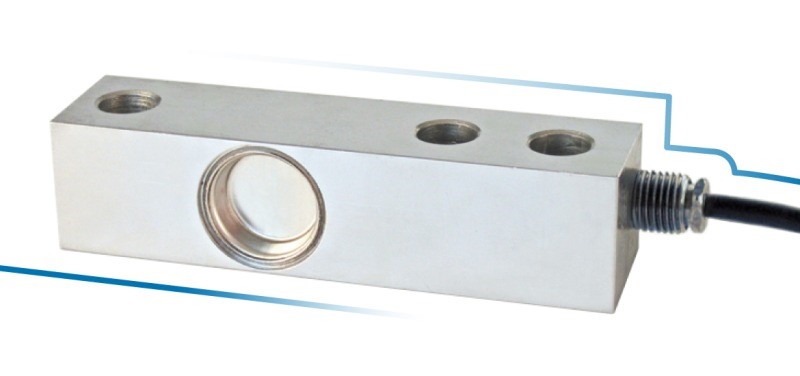

Cảm biến tải trọng dầm cắt cung cấp độ chính xác và độ tin cậy rất cao .

Hình học của chúng tương tự như cảm biến tải trọng dầm uốn, nhưng chúng khác nhau ở công nghệ “cắt” mà biến dạng được đo.

Chúng có một tấm ở giữa lỗ, với độ dày tăng dần khi công suất tăng, trên đó các máy đo ứng suất được dán ở góc 45°, để tối đa hóa công suất định mức và giảm thiểu lỗi do bất kỳ sự quay nào của cảm biến tải trọng.

Cảm biến tải trọng dầm cắt luôn hoạt động dưới áp suất nén và tùy thuộc vào loại ứng dụng, chúng có thể được lắp trên khung của kết cấu, với vùng tải được hỗ trợ trên mặt đất hoặc ngược lại: trên mặt đất, với vùng tải được hỗ trợ trên khung.

Ứng dụng

Cảm biến lực dạng dầm cắt thường được sử dụng trong các nền tảng cảm biến đa năng.

• Chúng lý tưởng để cân các silo có kích thước vừa và nhỏ, phễu, máy trộn, máy đóng bao lớn và máy xả và cho các hệ thống vận chuyển có dây đai, băng tải con lăn, v.v.
• Theo nguyên tắc, cảm biến lực dạng dầm cắt đặc biệt tiết kiệm chi phí.

Dòng sản phẩm LAUMAS

Các mô hình cảm biến lực thanh cắt LAUMAS  được làm bằng 17 thép không gỉ 4-PH hoặc AISI 420 và thép mạ niken AISI 4340 hoặc AISI 4140.

• Chúng có khả năng chịu tải trung bình đến cao, từ 300 kg đến 10 000 kg và xếp hạng bảo vệ IP67, IP68 và IP69K.
• Chúng rất linh hoạt, cũng vì chúng được hỗ trợ bởi tới 9 bộ lắp khác nhau, tùy thuộc vào ứng dụng, có thể có chức năng chống rung hoặc chống nghiêng.

Đối với các ứng dụng yêu cầu cân cực kỳ chính xác, ngoài ra còn có bộ lắp bổ sung ACCSFER, bao gồm một quả bóng truyền lực mà không có bất kỳ ma sát nào và do đó có khả năng lặp lại và độ chính xác cao nhất.

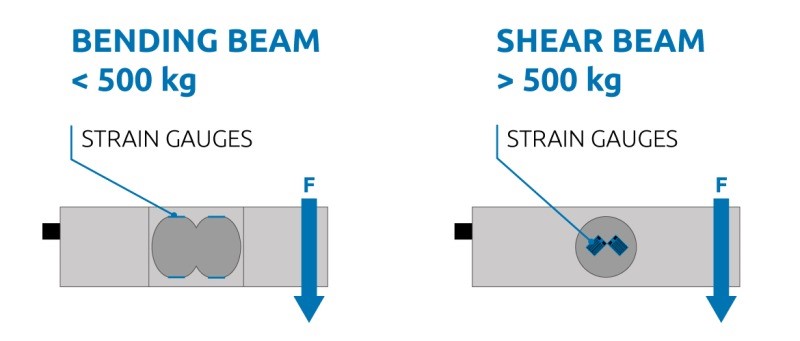

Một số mẫu cảm biến lực LAUMAS (FCAX, FTP, FTK) có sẵn ở hai phiên bản khác nhau: uốn và cắt.

Mặc dù được chế tạo với cùng một hình dạng và vật liệu, nhưng chúng lại khác nhau về ứng dụng của máy đo ứng suất và về khả năng:

• Trong các phiên bản uốn, máy đo ứng suất được lắp theo chiều ngang và công suất dưới 500 kg;
• Trong phiên bản cắt, máy đo ứng suất được lắp theo chiều dọc và công suất dao động từ 500 kg đến 10.000 kg.

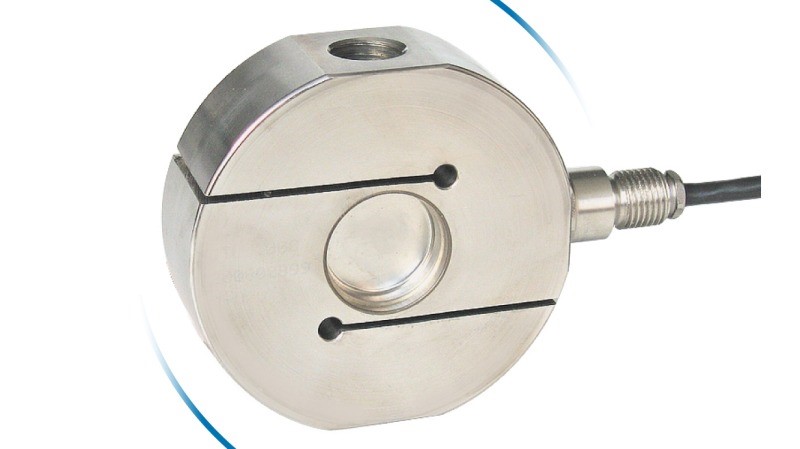

7. Cảm biến lực căng

Khi tải trọng cần cân phải được treo, các cảm biến lực căng được sử dụng.

Chúng là các cảm biến lực cắt hoặc uốn cong đặc biệt, tùy thuộc vào khả năng chịu tải.

Nhờ các tùy chọn khác nhau của chúng, chúng có thể được lắp trên tất cả các hệ thống đo lực căng, thông qua các chốt ren hoặc bằng bu lông mắt nâng/móc nâng cổ điển.

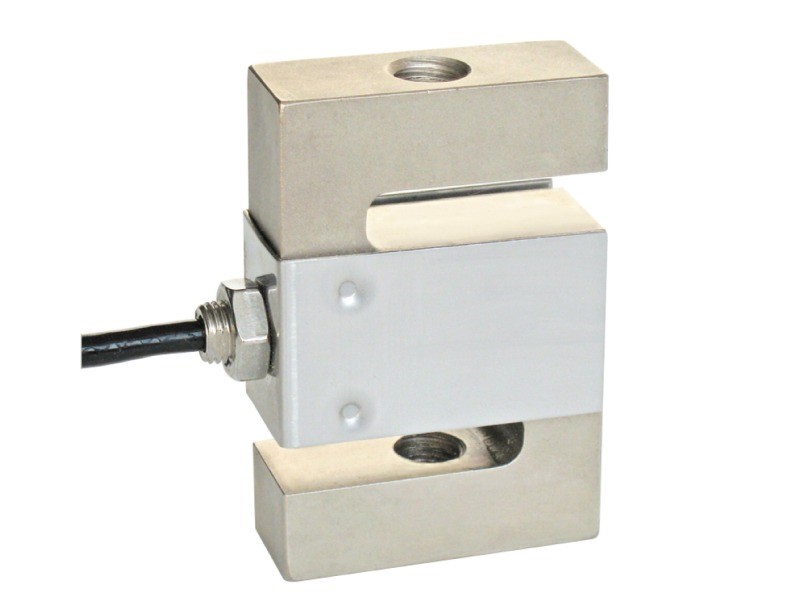

Một số mẫu cảm biến lực căng, do hình dạng của chúng, cũng được gọi là “cảm biến lực S”.

Mặc dù trong hầu hết các trường hợp, chúng được sử dụng trong các ứng dụng mà chúng hoạt động dưới tác động kéo, chúng cũng có thể hoạt động dưới tác động nén.

Ứng dụng

Cảm biến lực kéo được sử dụng riêng lẻ hoặc theo nhóm được kết nối song song.

Chúng được sử dụng trong các hệ thống cân treo như cầu trục, cần trục, máy nâng, sàn nâng, cân cẩu, nhưng cũng được sử dụng trong phễu, băng tải cân và hệ thống trộn bê tông, hoặc để chuyển đổi các cân cơ học cũ thành cân điện tử (cải tiến).

Dòng sản phẩm LAUMAS

Cảm biến lực căng LAUMAS được làm bằng 17 thép không gỉ 4-PH và AISI 420 và thép mạ niken AISI 4140 và AISI 4340.

Chúng có xếp hạng IP65 và IP69K để bảo vệ chống lại tia nước; IP67 và IP68 để bảo vệ chống lại ngâm nước.

Chúng bao phủ một phạm vi công suất rất rộng: Từ 15 kg đến 250.000 kg.

Đối với các mẫu công suất trung bình-thấp, có các khớp bi với đai ốc (EM – DADO), bu lông mắt cho phép cảm biến luôn hoạt động không có mô-men xoắn, do đó tránh được cả lỗi cân và khả năng gây hư hỏng cho chính cảm biến lực.

Vì cảm biến lực kéo cũng được sử dụng như bộ giới hạn tải khi cân tải treo, vì lý do an toàn, chúng tôi khuyên bạn nên luôn có các thiết bị kết cấu có thể can thiệp trong trường hợp cảm biến lực bị hỏng do sử dụng không đúng cách hoặc tai nạn.

Trong trường hợp xảy ra lỗi điện, thay vào đó, sự an toàn được đảm bảo bằng tùy chọn có hai cầu đo ứng suất Wheatstone dự phòng với hai cáp đầu ra, tạo nên hệ thống an toàn kép.

Giải pháp này là yêu cầu pháp lý trong một số ứng dụng giới hạn tải trọng và cân, chẳng hạn như nâng người (ví dụ trên sàn nâng), nhưng khách hàng cũng có thể lựa chọn giải pháp này khi cần đảm bảo ứng dụng hoạt động liên tục ngay cả khi một trong hai hệ thống cân bị trục trặc.

Tùy chọn này cũng khả dụng cho các cảm biến lực chốt, cắt và nén.

8. Cảm biến lực nén và lực kéo

Cảm biến lực nén và kéo là phiên bản đặc biệt của cảm biến nén cũng có thể đo lực kéo nhờ các lỗ cố định và vùng tải có ren.

Trên thực tế, có những mẫu có ren trung tâm (đực) và những mẫu khác có lỗ ở giữa (cái).

Một lực được tác dụng vào chốt hoặc lỗ ren, cả khi chịu lực kéo và chịu lực nén, trong khi các lỗ ở đỉnh ngoài cho phép cố định cảm biến lực vào kết cấu.

Có hai loại cảm biến nén và kéo:

• Màng ngăn, nếu các máy đo ứng suất được dán vào màng ngăn biến dạng;
• Cảm biến lực dạng nan hoa thường bao gồm 4 nan hoa hoặc nhiều hơn hoạt động giống như cảm biến dạng dầm cắt độc lập, giúp cảm biến có độ chính xác đặc biệt.

Ứng dụng

Chúng được sử dụng riêng lẻ và theo nhóm, được kết nối song song.

Các ứng dụng phổ biến nhất là: máy thử vật liệu, thử nghiệm tại hiện trường, máy kiểm soát chất lượng và máy ép.

Dòng sản phẩm LAUMAS

Cảm biến lực nén và kéo LAUMAS có sẵn bằng hợp kim nhôm, thép không gỉ 17-4 PH hoặc thép mạ niken AISI 4340; với xếp hạng bảo vệ IP65, IP67 và IP68.

Khả năng chịu tải tiêu chuẩn dao động từ 50 kg đến 200 000 kg, nhưng với một số phiên bản tùy chỉnh, chúng tôi đã đạt tới 500 000 kg khi nén và 250 000 khi kéo.

9. Cảm biến lực dầm cắt đôi

Cảm biến lực dầm cắt đôi là phiên bản đặc biệt và đặc biệt chính xác của cảm biến dầm cắt, đặc trưng bởi tính đối xứng liên quan đến điểm tải. Trên thực tế, chúng được thiết kế để cố định ở cả hai đầu và tải ở giữa.

Tính đối xứng này cải thiện hiệu suất của cảm biến lực và đảm bảo độ nhạy nhất định với bất kỳ lực ngang nào, khiến chúng cũng phù hợp với các mục đích sử dụng đặc biệt.

Ứng dụng

Cảm biến lực dầm cắt đôi ngoài việc đặc biệt chính xác và chuẩn xác còn rất chắc chắn, thích hợp để cân tải trọng lớn.

Chúng thường được sử dụng trong cầu cân, cân trên xe và silo có sức chứa lớn, thậm chí lắp đặt ngoài trời.

Dòng sản phẩm LAUMAS

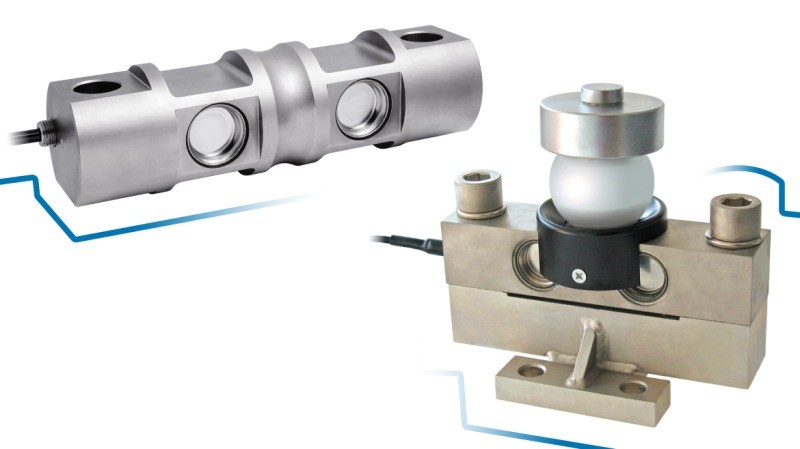

LAUMAS cung cấp hai mẫu cảm biến lực dầm cắt kép, cả hai đều được làm bằng thép mạ niken AISI 4340 và có xếp hạng bảo vệ IP68.

Tải trọng cao từ 9000 kg đến 27 000 kg.

Về bộ dụng cụ lắp đặt phù hợp nhất:

• Để cân các silo có công suất lớn, sự kết hợp giữa cảm biến lực DTL và VCOKDTL chắc chắn là hoàn hảo;
• Để tạo ra các hệ thống cân công suất lớn được chấp thuận cho mục đích thương mại hợp pháp và để cân trên xe, cảm biến lực dầm cắt đôi DTX được OIML R 60 chấp thuận cùng với bộ lắp VDTX rất nhỏ gọn và chắc chắn là lý tưởng.

10. Pin cảm biến lực

Pin load cell là loại đặc biệt của cảm biến tải trọng dầm cắt kép (hiếm khi hơn là cảm biến tải trọng dầm cắt, tùy thuộc vào nhu cầu lắp ráp).

Chúng cung cấp hiệu suất chính xác và có hệ số an toàn cao, được yêu cầu bởi các hệ thống nâng mà chúng thường hoạt động như bộ giới hạn tải.

Hệ số an toàn là giá trị thiết kế giúp tăng điểm giới hạn chảy và độ bền của cảm biến: tải trọng tác dụng bằng nhau, cảm biến lực chốt ít bị biến dạng hơn so với cảm biến tiêu chuẩn và có tải trọng phá hủy thường gấp ít nhất 5 lần công suất định mức.

Ứng dụng cảm biến lực

Cảm biến lực chốt được ứng dụng trong các hệ thống nâng trên một đầu cố định hoặc ròng rọc (như cầu trục và cần trục).

Chúng thường được sử dụng để bổ sung cho hệ thống giới hạn tải hoặc hệ thống cân trên một cấu trúc hiện có mà không cần bất kỳ sửa đổi hoặc tác động nào đến cấu trúc đó: chúng được lắp đặt thay cho các chốt thông thường đã được lắp đặt mà không có chức năng đo, có thể dễ dàng hoán đổi cho nhau.

Dòng sản phẩm LAUMAS

Các chốt luôn có kích thước khác nhau nên theo nguyên tắc, LAUMAS sẽ sản xuất các cảm biến lực chốt tùy chỉnh theo thiết kế riêng của khách hàng.

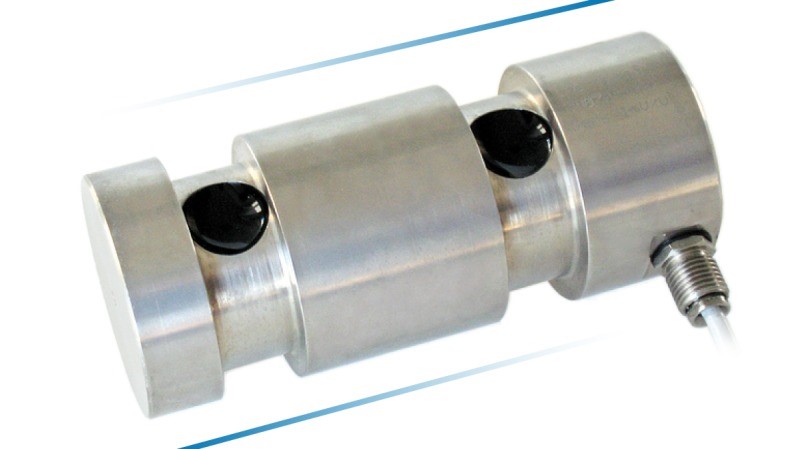

Một mẫu tiêu chuẩn cũng có sẵn trong danh mục: LAU.

LAU được làm bằng thép không gỉ 17 4-PH, có sức chứa từ 5.000 đến 20.000 kg và xếp hạng bảo vệ IP67.

11. Cảm biến lực để đo dây cáp

Cảm biến để đo dây cáp là một loại cảm biến lực dầm cắt kép đặc biệt, có hình dạng cho phép chúng được ghép nối hoàn hảo với các mẫu dây cáp phổ biến nhất mà không làm thay đổi quá trình lắp đặt.

Do loại lắp ráp cụ thể trực tiếp trên dây cáp, ngay cả khi chúng là cảm biến lực dầm cắt kép, độ chính xác và độ tin cậy đều bị giảm. Tuy nhiên, thông thường, các cảm biến này chỉ được sử dụng làm bộ giới hạn tải trong các ứng dụng không đặc biệt cần những đặc điểm này.

Độ chính xác và độ chuẩn xác trong mọi trường hợp phụ thuộc rất nhiều vào độ cứng của dây, liên quan đến mật độ của nó, được xác định lần lượt theo loại dây cũng như kích thước và số lượng sợi .

Một sợi là một tập hợp các sợi đơn được đan lại với nhau. Một sợi dây thừng bao gồm một số sợi được quấn lại với nhau trên một lõi trung tâm.

Ứng dụng

Các cảm biến lực dùng để đo cáp thép thường hoạt động riêng lẻ như bộ giới hạn tải cho cầu trục và cần trục.

Dòng sản phẩm cảm biến lực LAUMAS

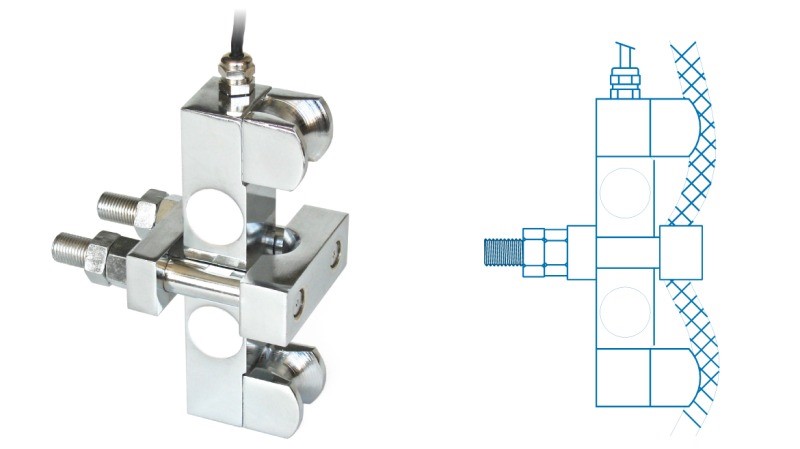

Cảm biến lực để đo dây cáp do LAUMAS cung cấp có tên là FUN.

Cảm biến này được làm bằng thép mạ niken AISI 4140, với mức bảo vệ IP67.

Cảm biến này có sẵn với tải trọng từ 2000 đến 40 000 kg và hỗ trợ dây cáp có đường kính từ 6 đến 36 mm.

FUN rất dễ lắp đặt: cảm biến được áp dụng như một kẹp trên dây cáp, ngay bên dưới đầu cố định, mà không cần bất kỳ thay đổi cơ học nào đối với hệ thống.

Cảm biến lực này không được khuyến nghị để cân chính xác, nhưng luôn chỉ được sử dụng như một bộ giới hạn tải.

Cảm biến này rất an toàn: không có nghĩa vụ phải có thiết bị an toàn bổ sung vì cảm biến này không có chức năng cấu trúc, do đó trong trường hợp bị gãy cơ học, hệ thống sẽ không phải chịu hậu quả.

12. Cảm biến lực neo

Cảm biến neo, còn được gọi là “cảm biến lực hình xuyến” hoặc “cảm biến lực vòng”, chủ yếu được sử dụng trong các hệ thống giám sát hoặc để đo lực truyền hoặc chịu bởi trục.

Chúng là cảm biến lực màng ngăn, trong đó màng ngăn có kích thước xuyên tâm giảm để chừa chỗ cho các thanh giằng và trục.

Ứng dụng

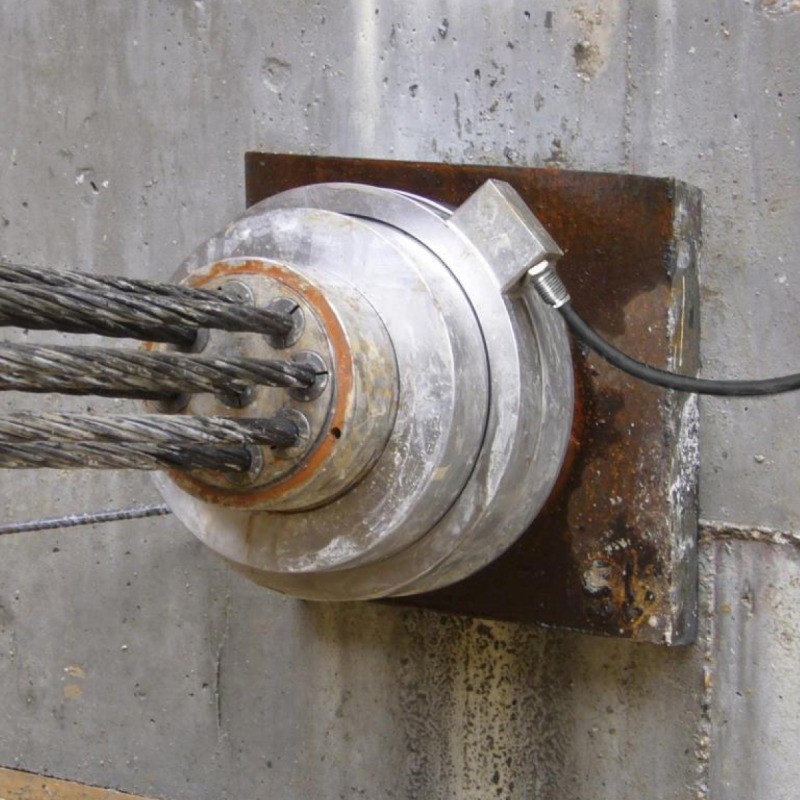

Cảm biến lực neo được lắp đặt để đo và theo dõi lực căng của dầm giằng trong các công trình dân dụng như đập, cầu, đường hầm và các kết cấu chắn.

Chúng thực hiện chức năng đo lường này ở cả giai đoạn thử nghiệm và theo thời gian để phát hiện bất kỳ thay đổi đáng kể nào về lực và ngăn ngừa bất kỳ sự biến dạng kết cấu nào.

Dòng sản phẩm LAUMAS

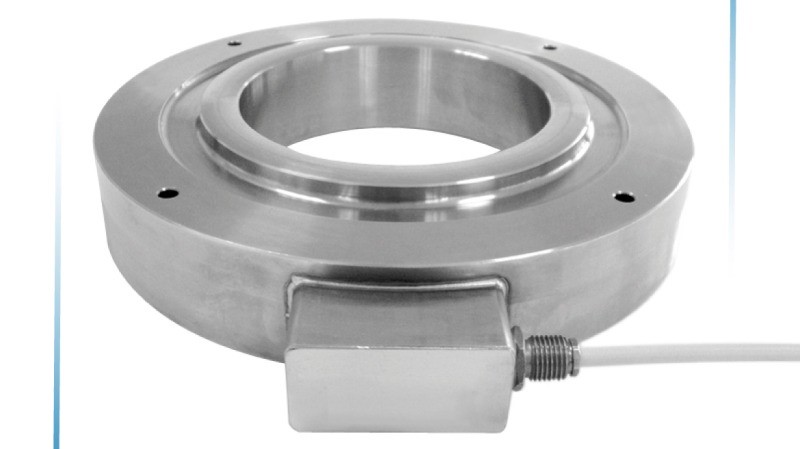

Cảm biến lực neo LAUMAS được gọi là CA, được làm bằng thép không gỉ 17-4 PH, có khả năng chịu tải từ 30.000 đến 250.000 kg và có xếp hạng bảo vệ IP68.

Nó có thể được cung cấp với các tấm cụ thể để phân phối tải: các tấm được hiệu chỉnh làm bằng thép mạ kẽm cho phép cảm biến lực được hỗ trợ hoàn hảo và do đó phân phối tải đều dọc theo toàn bộ chu vi.

13. Cảm biến lực cho phanh chân

Cảm biến cho phanh chân là loại cảm biến lực dạng thanh uốn có kích thước bỏ túi, cầm tay, chuyên dùng để kiểm tra lực đẩy do người dùng tác dụng.

Ứng dụng

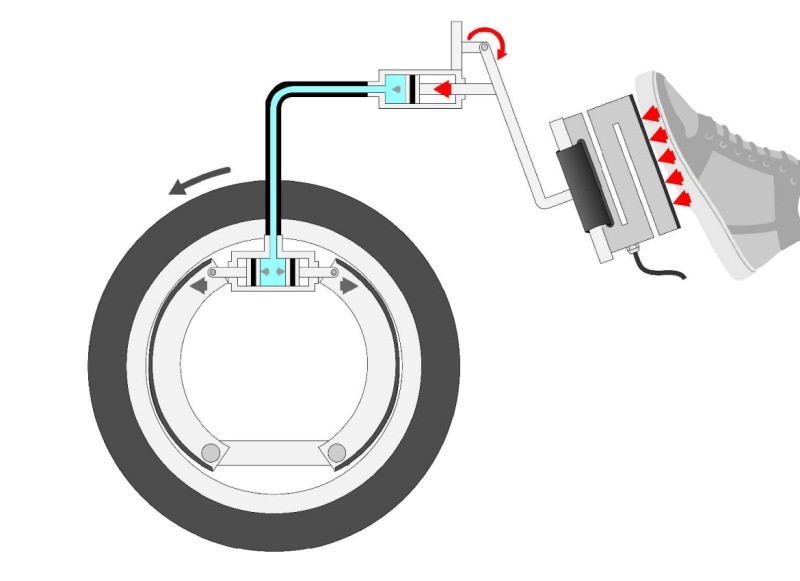

Một ứng dụng điển hình là đo lực tác dụng của chân lên bàn đạp phanh của ô tô, nơi mà cảm biến lực được cố định bằng miếng dán Velcro.

Chúng được sử dụng rộng rãi để đo lực tác dụng thủ công của công nhân lên thân xe, khung gầm và kiểu dáng của xe cộ và máy móc, cũng như để mô phỏng các tác nhân của lực bên ngoài.

Dòng sản phẩm LAUMAS

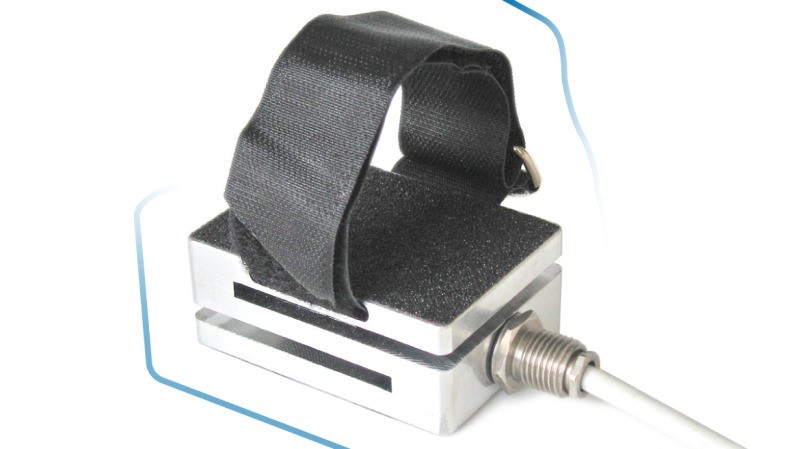

LAUMAS cung cấp  mẫu LPED làm bằng nhôm, có cấp bảo vệ IP65 và tải trọng duy nhất là 100 kg, lý tưởng cho ứng dụng cụ thể mà cảm biến lực hướng đến.

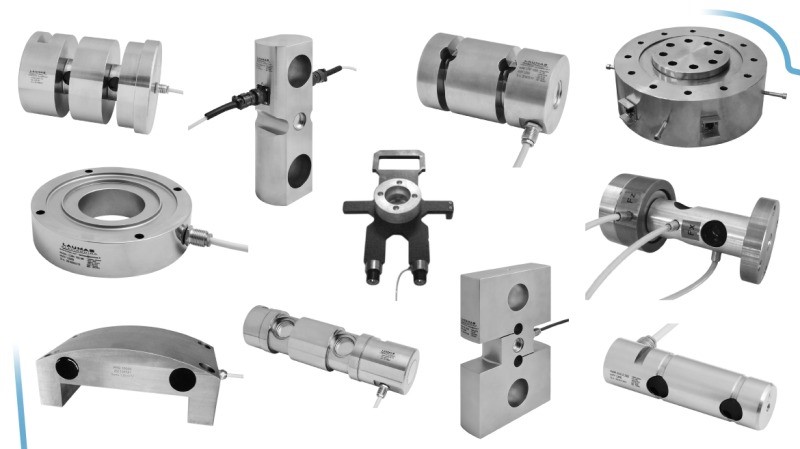

14. Cảm biến lực tùy chỉnh

Khi không thể sử dụng cảm biến lực tiêu chuẩn để giải quyết các vấn đề về cân và đo trong những tình huống cụ thể, người ta sẽ cân nhắc xem có nên tạo một cảm biến lực tùy chỉnh theo thiết kế của khách hàng và do đó đáp ứng các yêu cầu cụ thể, độc đáo hay không.

Dòng sản phẩm LAUMAS

Các cảm biến lực tùy chỉnh của LAUMAS ngoài việc được thiết kế với kích thước cơ học đặc biệt còn có thể:

• Có thể là hai trục, ba trục và cũng đo mô men xoắn ;
• Được khuếch đại trước;
• Có hai cầu Wheatstone đo ứng suất để tạo hệ thống an toàn kép dự phòng;
• Có khả năng bù nhiệt không chuẩn (-30° / +70°) và cáp chịu nhiệt độ cao/thấp đặc biệt;
• Được chứng nhận ATEX và IECex.

TẬP TRUNG:

Các loại cảm biến lực nào có vòng đời dài nhất?

Vòng đời của một cảm biến lực phụ thuộc vào số chu kỳ làm việc mà một cảm biến lực có thể chịu được trong suốt vòng đời làm việc của nó.

Chu kỳ làm việc của một cảm biến lực được hoàn thành mỗi khi một cảm biến lực được đưa từ 0 đến thang đo đầy đủ. Cảm biến lực dầm cắt và nén đạt khoảng 8 triệu chu kỳ làm việc. Ngược lại, cảm biến lực dầm uốn đạt khoảng 4 triệu.

LAUMAS cũng đã chế tạo các cảm biến lực tùy chỉnh có thể đạt tới 100 triệu chu kỳ.

Các cảm biến lực đạt tới 100 triệu chu kỳ cũng được cho là có “khả năng chống mỏi cao”.

15. Bộ số hóa phổ thông cho cảm biến lực

Tùy thuộc vào loại truyền tín hiệu, cảm biến lực có thể là kỹ thuật số hoặc tương tự.

Cảm biến lực kỹ thuật số có thiết bị điện tử tích hợp để xử lý kết quả đo và hiển thị chúng theo định dạng đã thiết lập.

Thay vào đó, cảm biến lực tương tự phải được kết nối với bộ truyền trọng lượng hoặc chỉ báo trọng lượng.

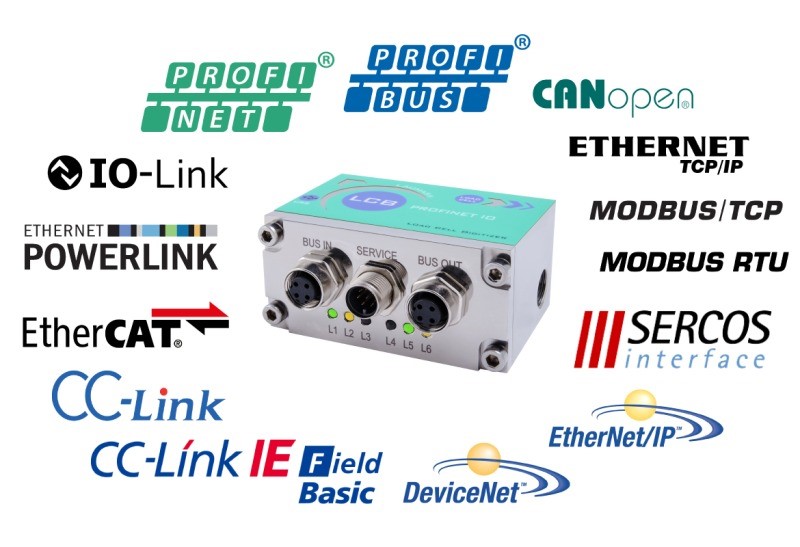

LAUMAS đã đưa ra một đề xuất sáng tạo: bộ số hóa đa năng LCB cho cảm biến lực, bộ truyền tải trọng lượng cực kỳ nhỏ gọn được nối dây và vặn trực tiếp vào bất kỳ cảm biến lực nào có đầu ra tương tự, biến nó thành cảm biến lực kỹ thuật số.

Có 2 phiên bản:

• LCB: phiên bản thép không gỉ cổ điển và phiên bản nhựa rẻ hơn
• LCB3A – phiên bản vệ sinh được chứng nhận Tiêu chuẩn vệ sinh 3-A

Bộ số hóa LCB được thiết kế để lắp ráp hoàn toàn liền khối với thân cảm biến lực, nhưng cũng có thể lắp trên tường.

Tất cả LCB có thể được cấu hình và quản lý từ PC bằng phần mềm Instrument Manager miễn phí và chúng kết nối với PLC thông qua các bus trường phổ biến nhất (Profinet IO, EtherNet/IP, Ethernet TCP/IP, Modbus/TCP, Modbus RTU, Profibus DP, EtherCAT, POWERLINK, CANopen, CC-Link, Sercos III, IO-Link, CC-Link IE Field Basic).

Nếu bạn cần tư vấn thêm về cách cài đặt và sử dụng thiết bị cân công nghiệp, hãy liên hệ ngay với chúng tôi!

Địa chỉ: 229A Đường Nguyễn Xiển, Khu phố Ích Thạnh, Phường Trường Thạnh, TP. Thủ Đức, TP.HCM.

Đường dây nóng:  028.3746.2221 ~ 2223 –  0976 878 371

Kinh doanh:

 0976 879 371   (Cô Mia) –   sale09@tttscale.com

 0967 699 490  (Cô Lily) –  sale06@tttscale.com

 0967 699 871 (Ms. Mymy) – sale03@tttscale.com

Hỗ trợ Kỹ thuật: 0967 699 672 – 0918 74 75 76

Mọi phản ánh vui lòng liên hệ : 0908 244 336

TTTScale – Đồng hành cùng doanh nghiệp trên từng bước phát triển!

Chuyên cung cấp Loadcell, đầu cân, hệ thống cân điện tử tự động

Theo dõi website để cập nhật thêm nhiều hướng dẫn kỹ thuật hữu ích!
