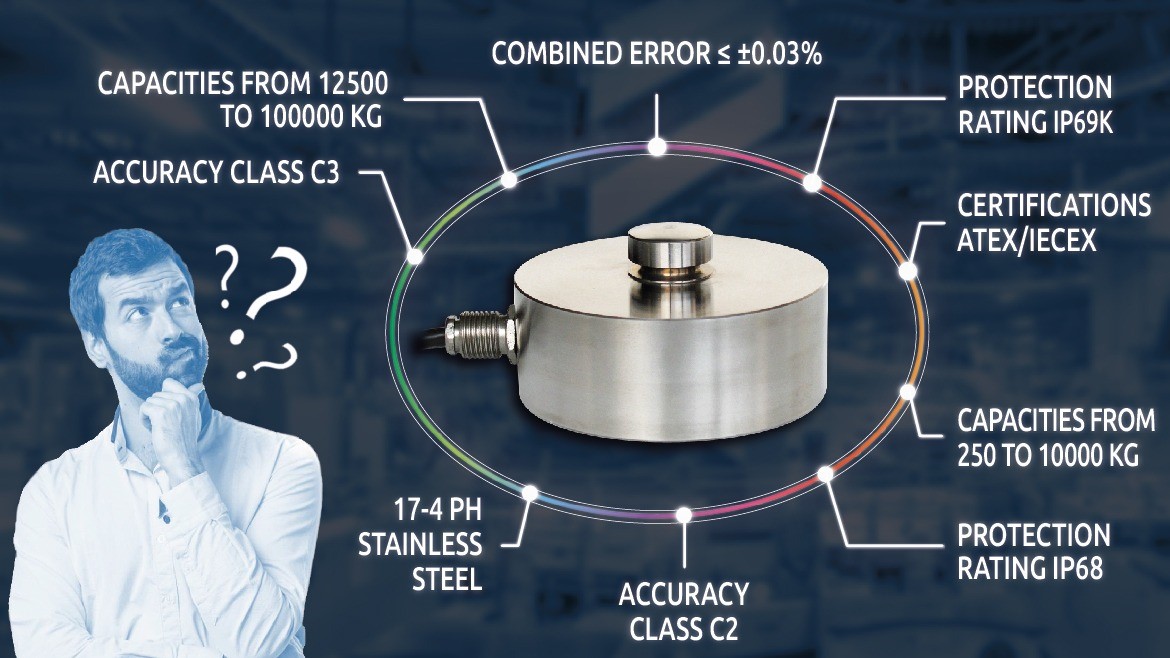

Làm thế nào để chọn một cảm biến lực loadcell? Hướng dẫn tính năng kỹ thuật
Đọc và hiểu bảng dữ liệu
Để chọn được loại cảm biến lực loadcell phù hợp nhất cho hệ thống cân của bạn, bạn phải lưu ý đến nhiều yếu tố: từ loại ứng dụng (đặc điểm của cấu trúc cần cân, hoạt động của nó, mục đích và đối tượng cần cân) cho đến các điều kiện môi trường nơi hệ thống sẽ hoạt động.
Sau khi xác định được mẫu cảm biến lực loadcell phù hợp nhất, điều quan trọng là phải hiểu bảng dữ liệu của nó, trong đó mô tả tất cả các tính năng và cung cấp toàn bộ dữ liệu để đưa ra quyết định.
Nhưng những tính năng chính của cảm biến lực loadcell là gì và chúng cho chúng ta biết điều gì về hiệu suất của cảm biến lực loadcell?
Chứng nhận
Chứng nhận là một tài liệu xác nhận rằng một sản phẩm nhất định đáp ứng một bộ quy tắc và quy định về kỹ thuật và xây dựng được tiêu chuẩn hóa quốc tế và được cấp bởi một tổ chức chính thức.
Việc lựa chọn chứng chỉ mà một cảm biến lực loadcell cần có được thực hiện dựa trên thị trường, môi trường và loại hệ thống mà cảm biến lực loadcell sẽ phải hoạt động.
Trong các dịch vụ mà LAUMAS cung cấp, có một số dịch vụ cần đánh giá, tùy thuộc vào loại chứng nhận và quy định của quốc gia nơi lắp đặt cảm biến lực loadcell.
OIML R 60 – chứng nhận đo lường cơ bản để sử dụng hợp pháp trong thương mại, chứng nhận chất lượng đo lường của cảm biến lực loadcell. Nó chia cảm biến lực loadcell thành các lớp độ chính xác và chứng nhận các phân chia hợp pháp và mức độ chính xác của cảm biến.
Chứng nhận này là bắt buộc đối với các ứng dụng được chấp thuận ở nhiều quốc gia, bao gồm Liên minh Châu Âu và Vương quốc Anh.
NTEP – tuân thủ theo quy định của Hoa Kỳ.
PAC (Giấy chứng nhận phê duyệt mẫu) – tuân thủ theo quy định của Liên bang Nga.
CPA (Phê duyệt mẫu Trung Quốc) – tuân thủ theo quy định của Cộng hòa Nhân dân Trung Hoa.
▷ Chứng nhận sử dụng trong môi trường có khả năng nổ.
ATEX và IECEx – Chứng nhận ATEX có hiệu lực tại Liên minh Châu Âu, trong khi chứng nhận IECEx được công nhận tại hơn 30 thị trường quốc tế.
EAC Ex – để sử dụng tại các quốc gia thuộc Liên minh thuế quan Á-Âu.
FM HazLoc (Vị trí nguy hiểm) – tuân thủ các quy định của Hoa Kỳ và Canada.
Ex NEPSI – tuân thủ theo quy định của Cộng hòa Nhân dân Trung Hoa.
→ Khám phá tất cả các sản phẩm dành cho môi trường có khả năng gây nổ
Tiêu chuẩn vệ sinh 3-A – tiêu chuẩn của Mỹ quy định về thiết kế, sản xuất và sử dụng thiết bị vệ sinh, nhằm bảo vệ sản phẩm cuối cùng khỏi những rủi ro liên quan đến ô nhiễm và sự phát triển của vi khuẩn.
Bạn có muốn biết về dòng sản phẩm vệ sinh mới của LAUMAS không?
▷ Chứng nhận và nhãn hiệu cần thiết để xuất khẩu sang các quốc gia khác nhau.
CE – Dấu chứng nhận sự phù hợp của Châu Âu chứng nhận sản phẩm tuân thủ mọi quy định của EU trong toàn bộ vòng đời của sản phẩm: từ thiết kế đến sản xuất, đưa ra thị trường, đưa vào sử dụng và cuối cùng là thải bỏ.
UKCA (UK Conformity Assessed) – đây là dấu hiệu phù hợp cho Vương quốc Anh được đưa ra vào năm 2022 sau Brexit. Nó tương đương với dấu CE của Châu Âu và có thể được sử dụng để đưa sản phẩm ra thị trường Vương quốc Anh (Anh, xứ Wales và Scotland).
EAC – chứng nhận xuất khẩu sang các nước thuộc Liên minh thuế quan Á-Âu.
Tùy thuộc vào danh mục sản phẩm và các quy định được áp dụng, CE và UKCA không bắt buộc phải chứng minh bằng chứng nhận. Để chứng nhận sản phẩm tuân thủ, việc đánh dấu và tuyên bố về sự phù hợp là đủ, có thể được thực hiện hoàn toàn bởi nhà sản xuất hoặc chủ thể đưa sản phẩm vào Liên minh Châu Âu.
Vật liệu
Các vật liệu thường được sử dụng để chế tạo cảm biến lực loadcell là:
- THÉP KHÔNG GỈ 17-4 PH
- AISI-420 THÉP KHÔNG GỈ
- HỢP KIM NHÔM
- THÉP MẠ NIKEN ĐẶC BIỆT (AISI 4140 hoặc AISI 4340)
▷ THÉP KHÔNG GỈ 17-4 PH
Trong số các loại vật liệu dùng cho cảm biến lực loadcell, đây là loại “có giá trị” nhất, thực tế là loại đắt nhất và tốt nhất về khả năng chống ăn mòn .
Tên chính thức của nó là AISI 630, nhưng thường được gọi là 17-4 PH theo định nghĩa “kỹ thuật” của nó. Trên thực tế, nó bao gồm 17 phần niken và 4 phần crom , trong khi PH là viết tắt của Precipitation Hardening, tức là quá trình kết tủa được sử dụng để làm cứng vật liệu.
Làm cứng kết tủa (hoặc làm cứng theo tuổi) là quá trình xử lý nhiệt diễn ra trong lò và trải qua 3 giai đoạn: hòa tan, tôi luyện và lão hóa. Quá trình này đảm bảo rằng, thông qua việc giải phóng có kiểm soát các nguyên tố, các kết tủa kết tụ được hình thành tạo ra sự gia tăng độ cứng.
→ Đọc thêm cảm biến lực loadcell được tạo ra như thế nào? để biết về tất cả các giai đoạn xây dựng của nó.
▷ THÉP KHÔNG GỈ AISI-420
Mặc dù khả năng chống ăn mòn của nó thấp hơn thép không gỉ 17-4 PH nhưng nó có độ bền cơ học lớn hơn và tiết kiệm hơn.
▷ HỢP KIM NHÔM
Loại AVIONAL là loại thường được sử dụng, tức là loại được sử dụng để chế tạo máy bay và các thành phần hàng không.
Nó rất hữu ích trong các cảm biến lực loadcell điểm đơn vì nó có khả năng chống chịu tốt với các tác nhân môi trường. Nó cũng nhẹ và dễ gia công , ngay cả trong các lớp hoàn thiện cuối cùng cần thiết cho loại cảm biến này.
▷ THÉP MẠ NIKEN ĐẶC BIỆT (AISI 4140 hoặc AISI 4340)
AISI 4140 và AISI 4340 là hai vật liệu rất giống nhau và thực sự có thể thay thế cho nhau.
Chúng được gọi là “thép đặc biệt” vì chúng có những đặc tính đặc biệt. Trên thực tế, chúng được trộn với các chất như crom , niken , molypden và mangan giúp cải thiện chất lượng của chúng so với sắt đơn thuần và chúng luôn được mạ niken, nếu không chúng sẽ bị oxy hóa ngay lập tức.
→ Đọc thêm Cách chọn cảm biến lực loadcell? Các yếu tố cần đánh giá để xác định vật liệu phù hợp nhất cho ứng dụng của bạn.
Mạ niken (giống như mạ kẽm) là một hoạt động thường được gọi là mạ kẽm hoặc mạ điện, tức là quá trình phủ một kim loại này bằng một kim loại khác.
Quá trình này có tên gọi cụ thể tùy thuộc vào vật liệu được sử dụng.
Xếp hạng bảo vệ (IP)
Tham số này phân loại mức độ chống chịu và độ kín của vỏ điện chống lại sự xâm nhập của vật thể, bụi và nước. Nó được định nghĩa theo tiêu chuẩn quốc tế IEC 60529 và tương ứng với tiêu chuẩn Châu Âu EN 60529.
Mặc dù IEC 60529 là tiêu chuẩn hợp lệ ở cấp độ quốc tế, nhưng nó chủ yếu được sử dụng ở Châu Âu và Châu Á. Các tiêu chuẩn khác được áp dụng ở các quốc gia khác: ví dụ như Hoa Kỳ, Mexico và Canada thích tiêu chuẩn NEMA 250.
Điều cần thiết là phải chọn mức bảo vệ theo môi trường mà cảm biến lực loadcell sẽ phải hoạt động.
Trên thực tế, các yêu cầu bảo vệ khác nhau tùy thuộc vào địa điểm (trong nhà hoặc ngoài trời) và điều kiện môi trường xung quanh nơi hệ thống được lắp đặt, tần suất rửa cảm biến lực loadcell thường xuyên hay thỉnh thoảng và các phương pháp được sử dụng
Cũng như việc cảm biến lực loadcell có phải được ngâm trong nước hay không, ở độ sâu nào và trong bao lâu.

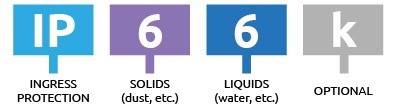

Được biểu thị bằng chữ viết tắt IP (Ingress Protection) theo sau là 2 chữ số và có thể là chữ K.
Nếu các chữ số được thay thế bằng chữ X , điều đó có nghĩa là không có đủ dữ liệu để xác định mức độ bảo vệ.

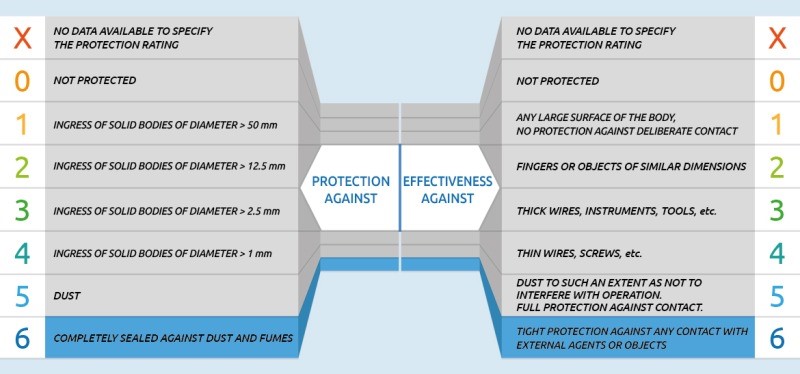

▷ Chữ số đầu tiên trong mã chỉ ra mức độ bảo vệ của thiết bị chống lại sự xâm nhập của các vật thể rắn và khả năng con người cố ý tiếp xúc với các bộ phận nguy hiểm, chẳng hạn như các dây dẫn điện.
Giá trị có thể dao động từ 0 đến 6, trong đó 6 chỉ ra một vỏ bọc hoàn toàn kín chống bụi và khói với khả năng bảo vệ hoàn toàn chống tiếp xúc.

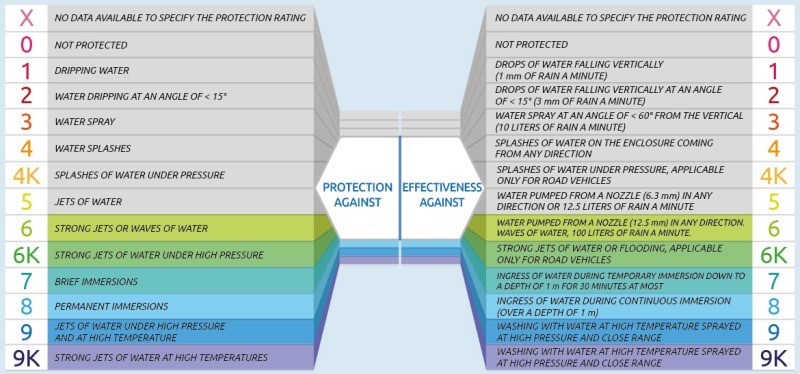

▷ Thay vào đó, chữ số thứ hai biểu thị mức độ bảo vệ chống lại sự xâm nhập của chất lỏng và độ ẩm trong phạm vi từ 0 đến 9. Nếu chữ số này được theo sau bởi chữ cái K , điều đó có nghĩa là bộ phận này được bảo vệ chống lại sự xâm nhập của nước trong quá trình vệ sinh bằng tia nước áp suất cao.
Tải trọng danh nghĩa (công suất)
Còn được gọi là “tải trọng danh nghĩa”, khả năng chịu tải là trọng lượng tối đa mà cảm biến lực loadcell có thể chịu được.
Mỗi loại cảm biến đều có phạm vi công suất cụ thể. Công suất là một ràng buộc về mặt cơ học được xác định trước trên bản vẽ kỹ thuật của mỗi cảm biến lực loadcell.
→ Đọc thêm cảm biến lực loadcell được tạo ra như thế nào?
▷ cảm biến lực loadcell tải trọng thấp có trọng lượng từ vài gam đến tối đa 100 kg.
Chúng hoàn hảo khi cần độ chính xác cao, chẳng hạn như đối với cân phòng thí nghiệm hoặc cân đếm số lượng.
▷ cảm biến lực loadcell tải trọng trung bình có thể đo từ 100 kg đến khoảng 10 tấn.
Chúng đặc biệt đáng tin cậy và được sử dụng để sản xuất bệ cân công nghiệp và cân băng tải, băng tải con lăn, phễu, silo và bồn chứa có kích thước nhỏ và vừa.
▷ Cảm biến tải trọng công suất cao có thể đạt tới hơn 1000 tấn.
Chúng được sử dụng để xây dựng cầu cân, cho ngành công nghiệp nặng và thường dùng trong các cân phải cân tải trọng lớn, chẳng hạn như silo công suất cao.
Đối với mọi công suất, ngay cả những công suất không theo tiêu chuẩn , bạn có thể yêu cầu cảm biến lực loadcell tùy chỉnh theo thiết kế và thông số kỹ thuật của riêng bạn.
Lớp độ chính xác
Các lớp độ chính xác (hoặc lớp độ chính xác) là các phân loại nhóm được Tổ chức Đo lường Pháp lý Quốc tế (OIML) xác định.
Chúng mô tả các đặc điểm đo lường của cảm biến lực loadcell và là yếu tố cơ bản trong việc xác định mức độ chất lượng của kết quả đo lường.

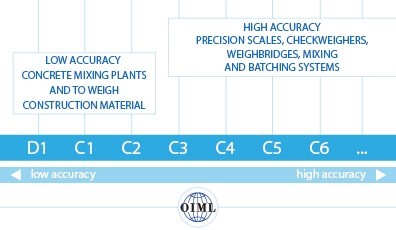

Đối với mỗi loại cảm biến lực loadcell, có một phân loại OIML khác nhau được biểu thị bằng một chữ cái xác định mức độ chính xác của chúng (A, B, C, D) và bằng một con số chỉ rõ số vạch chia hợp pháp mà cảm biến lực loadcell có thể đo được theo đơn vị nghìn:
- D1, C1, C2 : độ chính xác thấp, các cảm biến lực loadcell có thể được sử dụng trong các trạm trộn bê tông để cân vật liệu xây dựng như bê tông, cát, xi măng hoặc nước.
- C3, C4, C5, C6 trở lên : độ chính xác cao, thích hợp cho các loại cân chính xác, máy kiểm tra trọng lượng, cầu cân, hệ thống cân được CE_M PHÊ DUYỆT, hệ thống trộn và đóng mẻ.
Các cơ quan cấp phép (Cơ quan cấp phép OIML) và các tổ chức được Liên minh Châu Âu thông báo được phép đánh giá các cảm biến lực loadcell và chỉ định lớp chính xác liên quan.
Các chứng chỉ do các cơ quan cấp phép cấp có giá trị trên toàn thế giới, trong khi các chứng chỉ của các tổ chức được thông báo chỉ có giá trị trong Liên minh Châu Âu.
Đánh giá được thực hiện thông qua thử nghiệm đo đồng thời 3 biến : độ tuyến tính, độ trễ và tác động của nhiệt độ, xác minh lỗi kết hợp của cảm biến lực loadcell.
Tính tuyến tính
Điều này kiểm tra tính tương xứng để tăng giá trị tải trong một cảm biến tải.
Các thử nghiệm tải cho các điểm tăng tạo ra đường thẳng nối điểm không và điểm toàn thang đo .
Sau đó, nó được xác minh bằng cách các giá trị thực sự được cảm biến tải đọc khác với đường này bao nhiêu.
Khoảng cách là lỗi tuyến tính.
Độ trễ
Đây là đánh giá sự khác biệt giữa phản ứng của cảm biến lực loadcell trong một chu kỳ tải và một chu kỳ dỡ tải tiếp theo.
Sự khác biệt phần trăm được tính toán giữa các điểm giống nhau được cảm biến lực loadcell đọc trong hai chu kỳ, từ đó đưa ra lỗi trễ.
Tác động của nhiệt độ
cảm biến lực loadcell được đặt trong buồng khí hậu . Sau khi ổn định nhiệt độ, trong phạm vi tiêu chuẩn do OIML xác định giữa -10°C và +40°C, 3 chu kỳ tải/dỡ được chạy cho mỗi nhiệt độ.
Sau khi kết thúc thử nghiệm, có thể thấy được mức độ trung bình của các giá trị đo được, khi nhiệt độ thay đổi, lệch so với sai số tối đa được phép.
Nên lựa chọn cấp độ chính xác phù hợp bằng cách cân nhắc nhiều khía cạnh của hệ thống cân, chẳng hạn như loại cây , mục đích và loại hàng hóa cần cân và thường phải có sự thỏa hiệp giữa các yếu tố này.
Khả năng của hệ thống cân cũng đóng vai trò cơ bản.
Trên thực tế, cần phải đánh giá sự phù hợp giữa độ chính xác mong muốn và khả năng của hệ thống.
→ Đọc thêm Cách chọn cảm biến lực loadcell? Các yếu tố cần đánh giá .
Lỗi kết hợp
Đây là tổng của 3 lỗi (tuyến tính, độ trễ và tác động của nhiệt độ) từ thử nghiệm OIML được mô tả trong phần trước.
Con số này, được thể hiện dưới dạng phần trăm của toàn thang đo, biểu thị lỗi tối đa có thể mong đợi của một cảm biến lực loadcell.
Ví dụ, từ một cảm biến lực loadcell có thang đo đầy đủ 10000 kg và sai số kết hợp bằng 0,05%, người ta sẽ mong đợi sai số tối đa là 5 kg trên toàn bộ thang đo của nó.
Nếu giá trị đọc được là 2500 kg, thì “giá trị thực” sẽ nằm trong khoảng từ 2495 đến 2505 kg.
Khoảng thời gian xác minh tối thiểu (V min)
Đây là khoảng thời gian tối thiểu mà phạm vi đo tải (khả năng chịu tải) có thể được chia thành.
Nó được lấy từ tỷ lệ giữa khả năng chịu tải tối đa của cảm biến lực loadcell và giá trị Y (hoặc V min tương đối) được thiết lập bởi các thử nghiệm OIML.
Trên thực tế, nó mô tả độ phân giải của cảm biến lực loadcell, tức là mức tăng trọng lượng tối thiểu mà cảm biến lực loadcell có thể đo được.
Giá trị này rất cần thiết khi cảm biến lực loadcell phải được sử dụng trong hệ thống cân được chấp thuận cho mục đích thương mại hợp pháp.
Công suất định mức của cảm biến lực loadcell
Công suất định mức, được biểu thị bằng mV/V, là giá trị đầu ra tính bằng mV mà cảm biến lực loadcell trả về khi tải trọng tối đa được áp dụng, chia cho điện áp nguồn tính bằng V.
Giá trị chúng ta tìm thấy trên bảng dữ liệu là giá trị quan sát được điều kiện này, trong khi giá trị phần trăm bên cạnh là giá trị không chắc chắn (giá trị đầu ra sẽ dao động bao nhiêu ± dưới dạng phần trăm) và được người xây dựng chỉ định trực tiếp.
Ảnh hưởng của nhiệt độ đến thang đo bằng không và toàn thang đo
Đây là lỗi mà sự tăng hoặc giảm nhiệt độ gây ra cho phép đọc của cảm biến lực loadcell, tức là giá trị không hoặc giá trị toàn thang đo có thể khác biệt bao nhiêu so với giá trị thực tế dưới dạng phần trăm của toàn thang đo cho mỗi độ C khi nhiệt độ thay đổi.
Ví dụ, nếu một cảm biến lực loadcell có thang đo đầy đủ bằng 1000 kg và tác động của nhiệt độ lên thang đo đầy đủ của nó là 0,005% FS/°C, thì với mỗi thay đổi về °C, giá trị đọc có thể thay đổi tối đa 0,05 kg.
Nếu nhiệt độ sau đó thay đổi 10°C (ví dụ thay đổi từ 20°C sang 30°C), giá trị đọc sẽ thay đổi tối đa 0,05 x 10, tức là 0,5 kg.
Bù nhiệt
Đây là phạm vi nhiệt độ mà cảm biến lực loadcell có thể hoạt động, quan sát các lỗi nhiệt độ được báo cáo trong phần ” Ảnh hưởng của nhiệt độ đến thang đo bằng không và toàn thang đo “.
Trên thực tế, các cảm biến tải được thử nghiệm và bù nhiệt ở các nhiệt độ khác nhau một cách chính xác để đảm bảo độ chính xác và hiệu suất đầy đủ. Phạm vi nhiệt độ bù nhiệt tiêu chuẩn nằm trong khoảng từ -10°C đến +40°C.
Phạm vi nhiệt độ làm việc
Đây là phạm vi nhiệt độ mà cảm biến lực loadcell có thể hoạt động mà không bị hỏng , nhưng hiệu suất nêu trên bảng dữ liệu không còn được đảm bảo.
Độ biến dạng ở tải trọng danh nghĩa (sau 30 phút)
Giá trị của độ rão, hay “dòng chảy nhớt”, là khả năng của cảm biến lực loadcell để bù đắp độ rão tự nhiên của vật liệu tạo nên nó. Trong thực tế, khi một tải trọng không đổi được áp dụng cho nó trong điều kiện môi trường xung quanh ổn định, giá trị đọc của cảm biến lực loadcell sẽ không thay đổi hoặc sẽ thay đổi rất ít.
Trạng thái giá trị trên bảng dữ liệu là phần trăm thay đổi có thể có trong toàn thang đo (tính bằng kg hoặc mV/V) sau 30 phút áp dụng tải trọng danh nghĩa.
Tỷ lệ phần trăm độ biến dạng thấp hơn sẽ chuyển thành chất lượng đo lường tốt hơn của cảm biến lực loadcell. Trên thực tế, giá trị “độ biến dạng ở tải trọng danh nghĩa” phải thấp, vì điều này góp phần vào tính ổn định của phép đo theo thời gian.
Ngoài ra, tham số này còn ảnh hưởng đến tính chất đàn hồi của cảm biến lực loadcell. Sau khi áp dụng trọng lượng, giá trị độ biến dạng càng thấp thì tín hiệu số không sẽ trở về trạng thái ban đầu (cảm biến lực loadcell không có tải) càng nhanh.
Kiểm tra độ biến dạng được thực hiện như thế nào?
cảm biến lực loadcell được tải đến giá trị toàn thang trong 30 phút và trong toàn bộ thời gian thử nghiệm, giá trị đọc được của trọng lượng không được vượt quá sai số được xác định theo tiêu chuẩn OIML R 60.
Cuối cùng, tỷ lệ phần trăm giữa sự thay đổi trong phép đo trọng lượng và giá trị lý thuyết của toàn thang đo trong suốt 30 phút thử nghiệm sẽ cho biết độ biến dạng ở tải trọng danh nghĩa.
Điện áp cung cấp điện tối đa được phép
Điều này cho biết giá trị nguồn điện tối đa tính bằng V mà cảm biến lực loadcell có thể chịu được. Các chỉ báo trọng lượng và bộ truyền trọng lượng thường có giá trị nguồn điện tiêu chuẩn là 5VDC hoặc 10VDC , được thiết kế đặc biệt để cảm biến lực loadcell có thể chịu đựng hoàn hảo.
Cũng có thể sử dụng các thiết bị cung cấp điện không chuẩn, nhưng điều quan trọng là phải tuân thủ điện áp cung cấp điện tối đa được ghi trên bảng dữ liệu để không làm hỏng cảm biến lực loadcell.
Điện trở đầu vào/đầu ra
Điện trở đầu vào là điện trở được đo bằng Ohm giữa các dây nguồn của cảm biến lực loadcell. Điện trở đầu ra về mặt khái niệm giống hệt với điện trở đầu vào nhưng được đo giữa các dây tín hiệu đầu ra của cảm biến lực loadcell.
Giá trị của chúng phụ thuộc vào loại máy đo độ biến dạng được sử dụng, nhưng thường nằm trong khoảng từ 350 đến 400 Ohm hoặc từ 700 đến 800 Ohm.
Cân bằng số không
Đây là giá trị được thể hiện dưới dạng phần trăm công suất định mức , xác định giá trị đầu ra tính bằng mV có thể lệch bao nhiêu so với 0 khi không có tải.
Điện trở cách điện
Điều này xác định chất lượng cách điện giữa các dây đơn của cảm biến lực loadcell và thân cảm biến lực loadcell và giữa lớp bảo vệ cáp và từng dây của cảm biến lực loadcell.
Cách điện đúng cách giúp cho phép đo do cảm biến lực loadcell thực hiện không bị ảnh hưởng bởi những thay đổi về điện thế hoặc điện tích trên thân cảm biến lực loadcell.
Tải trọng tĩnh tối đa
Được biểu thị bằng phần trăm của toàn thang đo, đây là lượng quá tải mà cảm biến lực loadcell có thể chịu được mà không bị hư hỏng, tức là ” giới hạn chảy ” của cảm biến lực loadcell.
Nếu giá trị quá tải vẫn nằm dưới tỷ lệ phần trăm được khuyến nghị, thường là giữa 120% và 150% của toàn thang đo, cảm biến lực loadcell vẫn giữ được độ đàn hồi (khả năng biến dạng và trở về số không). Nếu vượt quá giá trị phần trăm được khuyến nghị, cảm biến lực loadcell sẽ biến dạng vĩnh viễn và sau đó bị vỡ hoặc hư hỏng.
Tải trọng phá vỡ
Được biểu thị dưới dạng phần trăm của toàn thang đo, đây là tải trọng tối đa mà cảm biến lực loadcell có thể chịu được mà không bị vỡ.
Giá trị này phụ thuộc vào hình dạng , vật liệu và loại cảm biến lực loadcell và về mặt lý thuyết không bao giờ đạt được, nhưng trong mọi trường hợp, điều quan trọng là phải biết giá trị này, đặc biệt là khi phải tính toán hệ số an toàn của nhà máy.
Ví dụ, trong các hệ thống nâng và giới hạn tải trọng, đòi hỏi hệ số an toàn cao, cần đảm bảo rằng cảm biến lực loadcell được sử dụng có tải trọng phá vỡ lớn hơn so với cảm biến lực loadcell tiêu chuẩn, thường nằm trong khoảng từ 250% đến 300% của toàn thang đo.
→ Đọc thêm Các loại cảm biến lực loadcell chính: đặc điểm và ứng dụng .
→ Đọc thêm Hệ thống cân và giới hạn tải cho cầu trục .

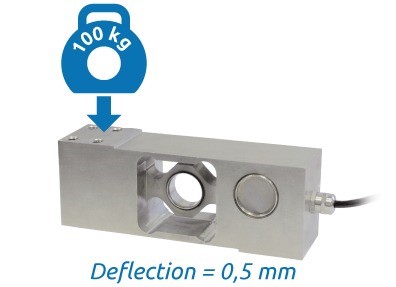

Độ lệch ở tải trọng danh nghĩa
Điều này cho biết mức độ biến dạng của cảm biến lực loadcell ở quy mô đầy đủ, tức là mức độ tải giảm khi tác dụng lên cảm biến lực loadcell.
Giá trị này khác nhau đối với từng cảm biến lực loadcell riêng lẻ, nhưng luôn nằm trong phạm vi từ 0,2 mm đến 1 mm.
Kết nối điện
Phần này của bảng dữ liệu đề cập hoàn toàn đến cáp đầu ra của cảm biến lực loadcell .
Bên cạnh các chi tiết như chiều dài và đường kính, nó cũng nêu rõ số lượng dây mà nó được tạo thành và kích thước mặt cắt ngang của nó tính bằng mm2.
cảm biến lực loadcell thường có 4 hoặc 6 dây . Sự khác biệt nằm ở chỗ có 2 dây được gọi là ” dây tham chiếu ” (Sense + và Sense-), được sử dụng để cải thiện độ chính xác của phép đo.
Nhờ có dây tham chiếu trong cáp 6 lõi, các cảm biến lực loadcell có thể bù đắp mọi thay đổi về độ sụt điện áp trên cáp do thay đổi nhiệt độ hoặc chiều dài cáp mà không ảnh hưởng đến phép đo trọng lượng.
Mặt khác, các cảm biến lực loadcell 4 dây được hiệu chuẩn và bù nhiệt theo chiều dài của cáp mà chúng được cung cấp theo tiêu chuẩn, đó là lý do tại sao không nên thay đổi chiều dài cáp.
