Dưới đây là hướng dẫn kết nối đầu cân W100 với loadcell 04 và 06 sợi: Tìm hiểu chi tiết các bước kết nối đầu cân W100 với loadcell 04 và 06 sợi một cách chính xác và dễ dàng. Cung cấp thông tin về cách xác định đúng loại loadcell, cách đấu nối các dây tín hiệu và kiểm tra kết nối để đảm bảo độ chính xác và ổn định tối ưu cho hệ thống cân điện tử của bạn.
LÀM SAO ĐỂ KẾT NỐI DÂY CHUẨN XÁC GIỮA ĐẦU CÂN W100 VỚI LOADCELL 6 DÂY/4 DÂY
Nếu bạn đang tìm cách kết nối Đầu cân W100 với Loadcell 04 sợi hoặc 06 sợi trong hệ thống cân công nghiệp, bài viết này sẽ hướng dẫn từng bước thực hiện, giúp hệ thống của bạn hoạt động chính xác và ổn định.
Giới Thiệu về Đầu Cân W100 với Loadcell
Đầu cân W100 là thiết bị cân điện tử công nghiệp phổ biến, được thiết kế để kết nối linh hoạt với nhiều loại Loadcell. Các loại Loadcell thường được dùng với đầu cân này bao gồm:
- Loadcell 04 sợi: Thường dùng trong các ứng dụng cân đơn giản, không cần bù nhiệt hoặc điều chỉnh điện áp.
- Loadcell 06 sợi: Loadcell tiên tiến với khả năng bù nhiệt và điều chỉnh điện áp, phù hợp cho môi trường khắc nghiệt và đòi hỏi độ chính xác cao hơn.
Chuẩn Bị Trước Khi Kết Nối Đầu Cân W100 với Loadcell
Để kết nối thành công, bạn cần có đầy đủ thiết bị, gồm: Đầu cân W100, Loadcell 04 hoặc 06 sợi, và các dụng cụ như tua vít và dây cáp nối. Hãy kiểm tra kỹ sơ đồ kỹ thuật của Đầu cân W100 để xác định đúng các chân nối.

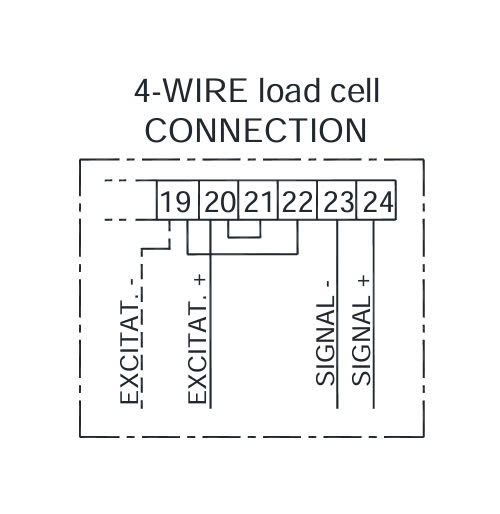

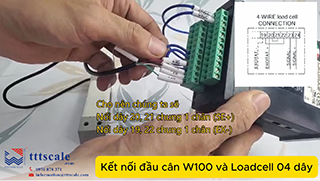

Hướng Dẫn Kết Nối Đầu Cân W100 với Loadcell 04 Sợi
Kết nối Loadcell 04 sợi vào Đầu cân W100 rất đơn giản với các bước như sau:
- Xác định chân tín hiệu và nguồn: Loadcell 04 sợi bao gồm hai dây tín hiệu và hai dây nguồn. Chân tín hiệu thường là màu xanh và trắng, còn chân nguồn là màu đỏ và đen.
- Kết nối vào đầu cân: Nối dây tín hiệu vào chân tín hiệu của Đầu cân W100, và dây nguồn vào chân nguồn.
- Kiểm tra kết nối: Sau khi hoàn thành, kiểm tra màn hình hiển thị của Đầu cân để đảm bảo hệ thống hoạt động ổn định.

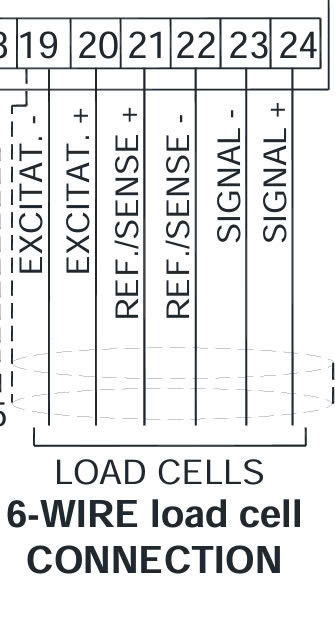

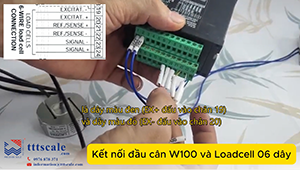

Hướng Dẫn Kết Nối Đầu Cân W100 với Loadcell 06 Sợi
Loadcell 06 sợi có thêm dây bù nhiệt, giúp tăng độ chính xác và phù hợp cho các ứng dụng phức tạp:
- Xác định các chân tín hiệu, nguồn và chân bù nhiệt: Loadcell 06 sợi có thêm hai dây bù nhiệt (thường màu xám và cam) bên cạnh dây tín hiệu và nguồn.
- Kết nối chân tín hiệu và nguồn giống như khi kết nối Loadcell 04 sợi.
- Kết nối dây bù nhiệt: Đảm bảo các dây bù nhiệt được kết nối đúng chân bù trên Đầu cân để tăng độ chính xác.
- Kiểm tra và hiệu chỉnh: Kiểm tra màn hình và hiệu chỉnh nếu cần để đảm bảo kết quả đo chính xác.
Lưu Ý Khi Kết Nối Đầu Cân W100 với Loadcell
- Tắt nguồn trước khi kết nối để tránh rủi ro về điện.
- Đảm bảo kết nối chắc chắn các dây để tránh tình trạng gián đoạn khi vận hành.
- Kiểm tra lại thông số kỹ thuật trên Đầu cân và Loadcell để đảm bảo tính tương thích.
Kết Luận
Khi thực hiện đúng các bước kết nối, Đầu cân W100 và Loadcell 04 hoặc 06 sợi sẽ giúp hệ thống cân điện tử công nghiệp của bạn hoạt động hiệu quả và chính xác. Nếu cần tư vấn hoặc hỗ trợ kỹ thuật, Công ty TNHH Cơ khí – Cân điện tử – Tự động Tín Thành Tiến sẵn sàng hỗ trợ bạn.
